Kletterdreieck mit Rutsche
Spaßige Erkundung
“Papa, ich wüsste für deinen Enkel ein Geburtstagsgeschenk!”, sagte meine Tochter.
“Ok, und was wäre das?”, fragte ich.
“Ein Kletterdreieck würde ihm bestimmt viel Spaß machen, da er jetzt schon laufend versucht, sich überall hochzuziehen!”. “Und falls es möglich ist, wäre es auch cool, wenn man es zusammenlegen könnte! Und vielleicht auch eine Rutsch dazu?”
Nach einer kurzen Recherche im Internet, wie so etwas ausschauen könnte, habe ich dem Ansinnen sofort zugestimmt.

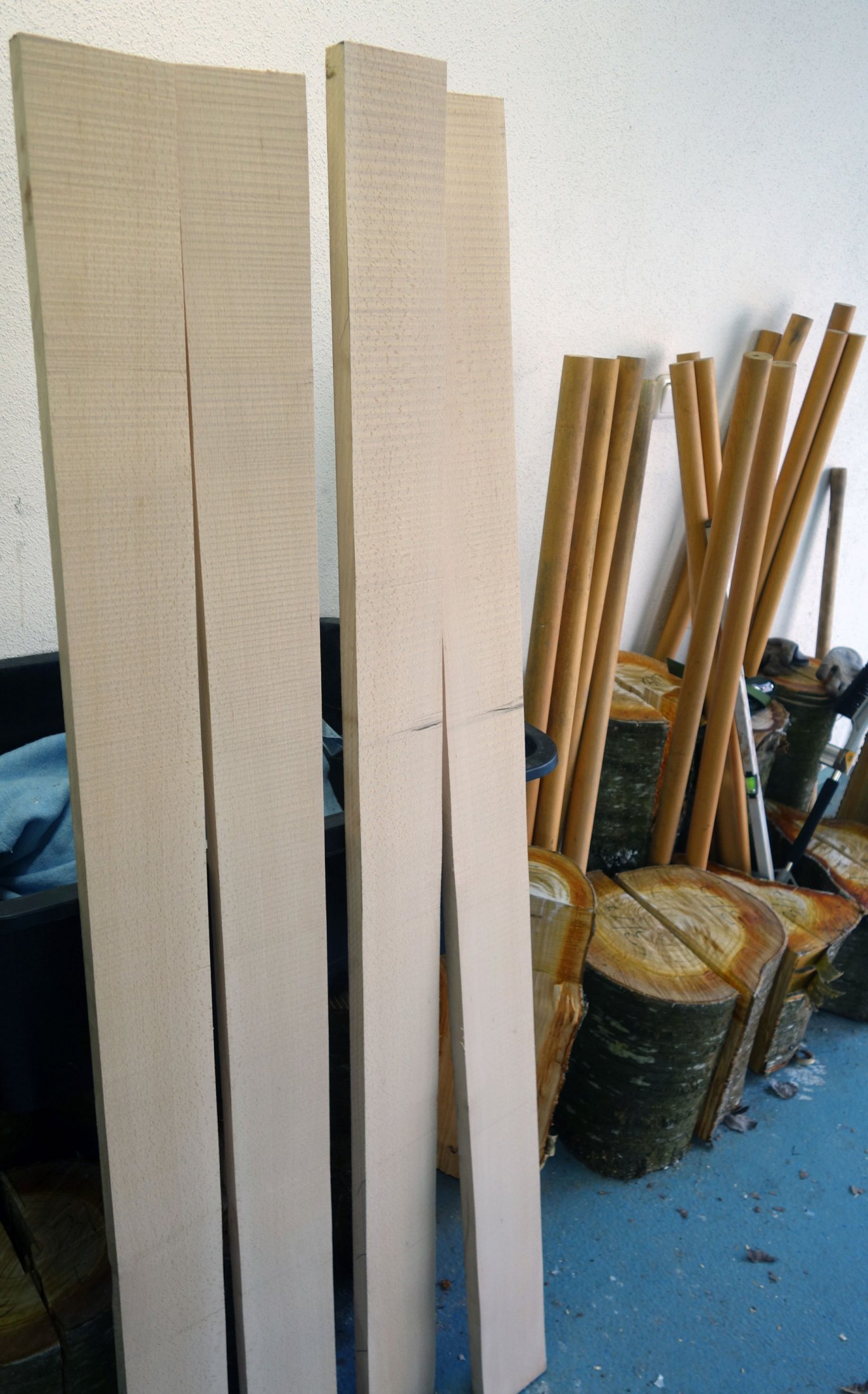

40er Rundstäbe aus Buchenholz mit einer Länge von 1280 mm, waren bei mir vorrätig, deshalb wurde die Konstruktion danach ausgerichtet. Um den Verschleiß hinten an zu halten, wurden die Rundstäbe mittig abgelängt, was wiederum die Breite des Kletterdreiecks ergab.
Achtung, für all jene die sich auch so ein Kletterdreieck bauen wollen! Ich bin mir nicht sicher, ob nicht Rundstäbe mit kleinerem Durchmesser, so um die 20mm, besser für die Kleinkinder geeignet wären. Mal sehen, was so die ersten Kletterversuche meines Enkel bringen 🙂

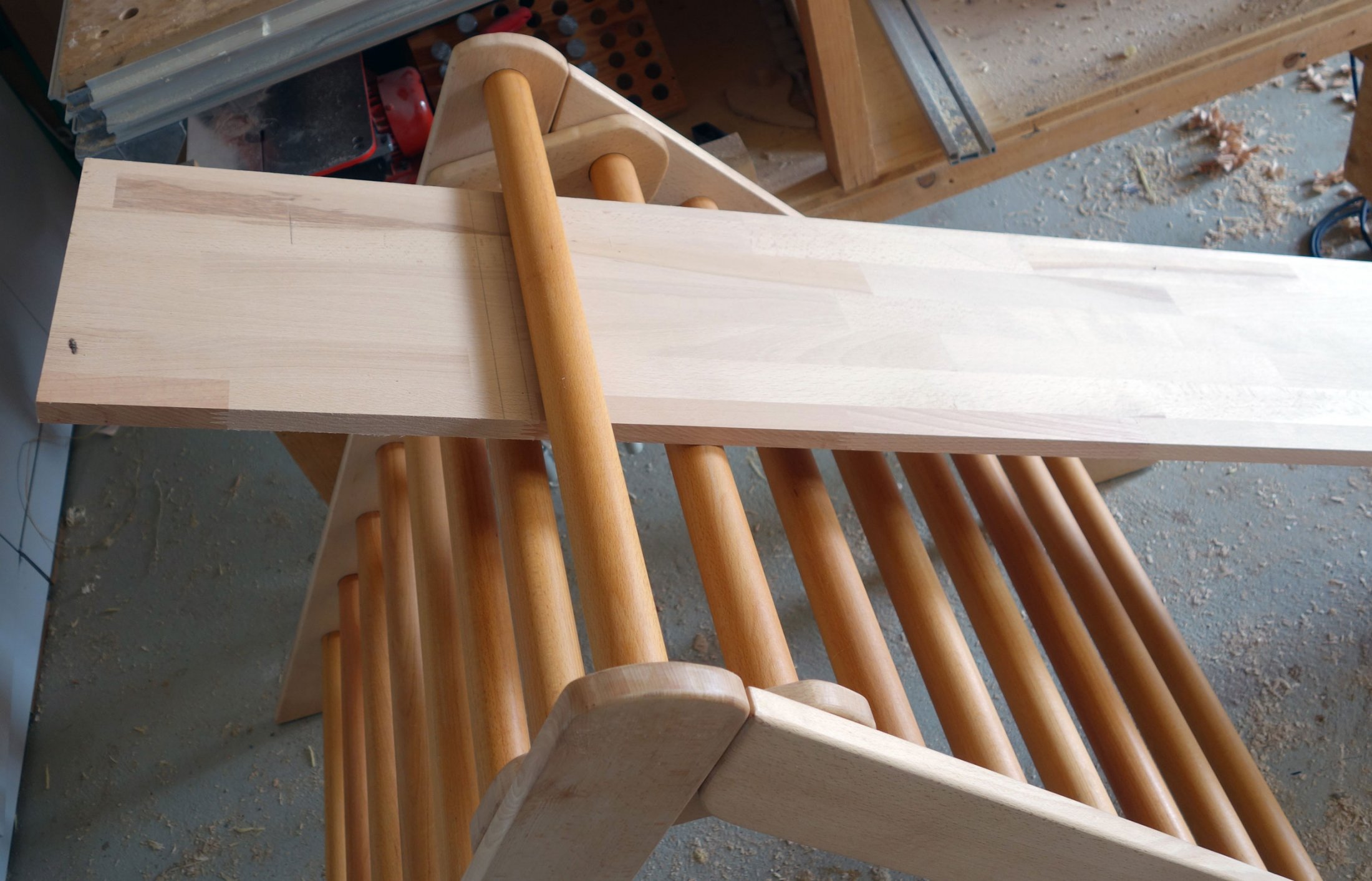

Neben dem Kletterdreieck soll ja auch eine Rutsche gebaut werden. Neben dem Runterrutschen können auch Bälle, Spielzeugautos etc. runter gelassen werden. Wird die Rutsche gewendet, soll eine Hühnerleiter das Raufklettern ermöglichen. 🙂
Wird eine Decke über das Kletterdreieck gelegt, entsteht ein Spielzeughaus, wo man sich verstecken kann. 🙂
Soviel bin ich mir sicher, das Kletterdreieck darf nur unter Aufsicht benützt werden und nur wenn eine weiche Auflage am Boden vorhanden ist.

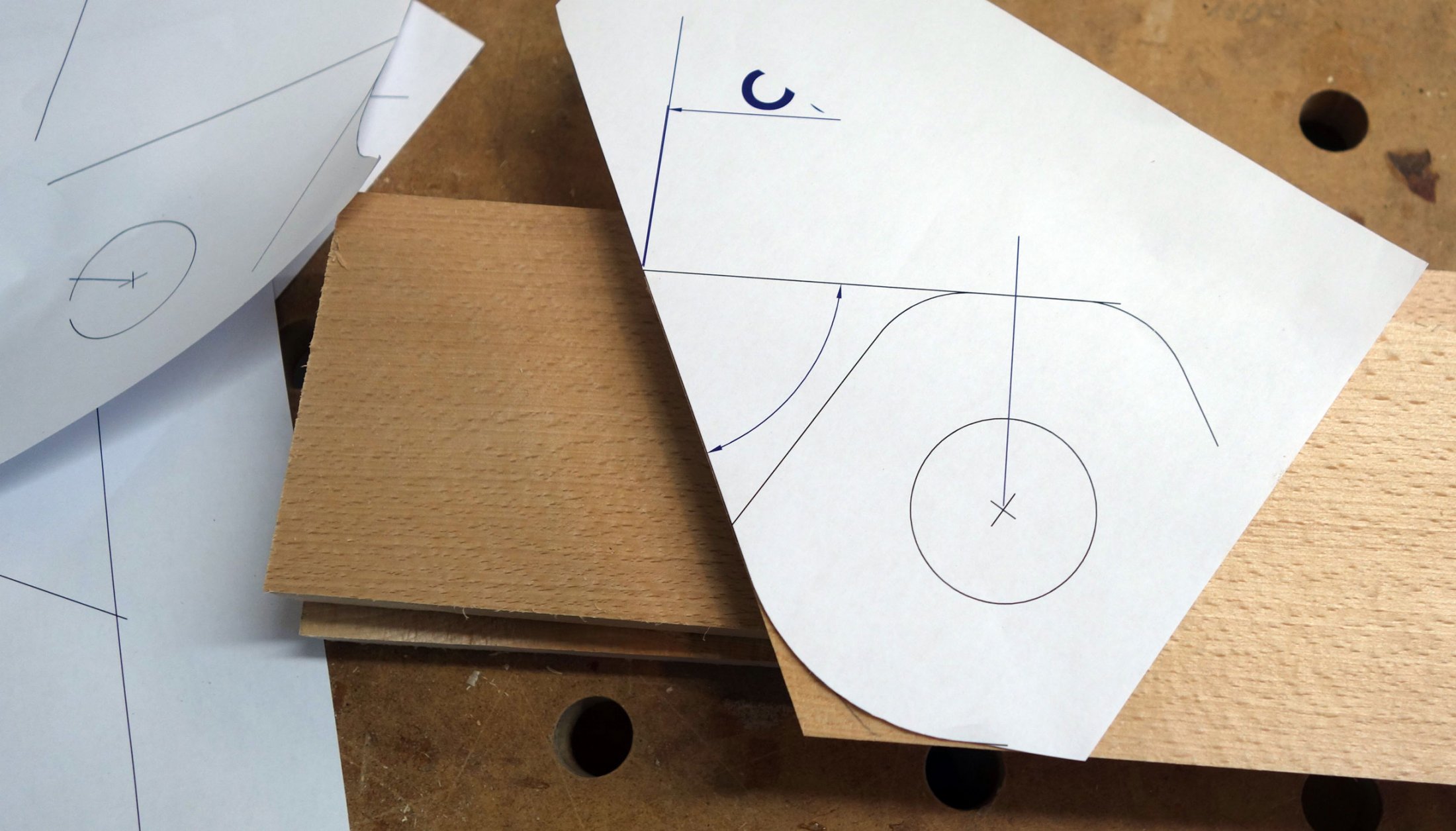

Soweit die theoretischen Überlegungen nun aber zur Produktion! Dazu konstruierte ich zuallererst das Klettergerüst auf einem CAD-Programm, um alle Abstände und Radien später einfach abmessen zu können.
Die CAD-Konstruktion als dxf- und pdf-Datei kann hier frei runtergeladen werden.
Download Kletterdreieck.
So sieht das zusammengelegte Kletterdreieck aus
Kletterdreieck bei der ersten Entdeckung

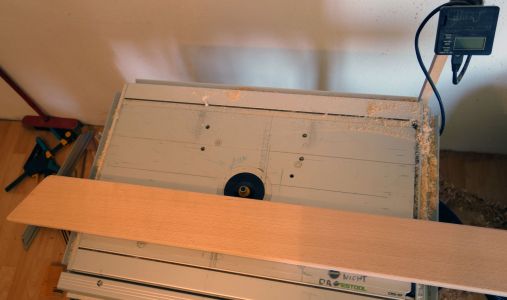

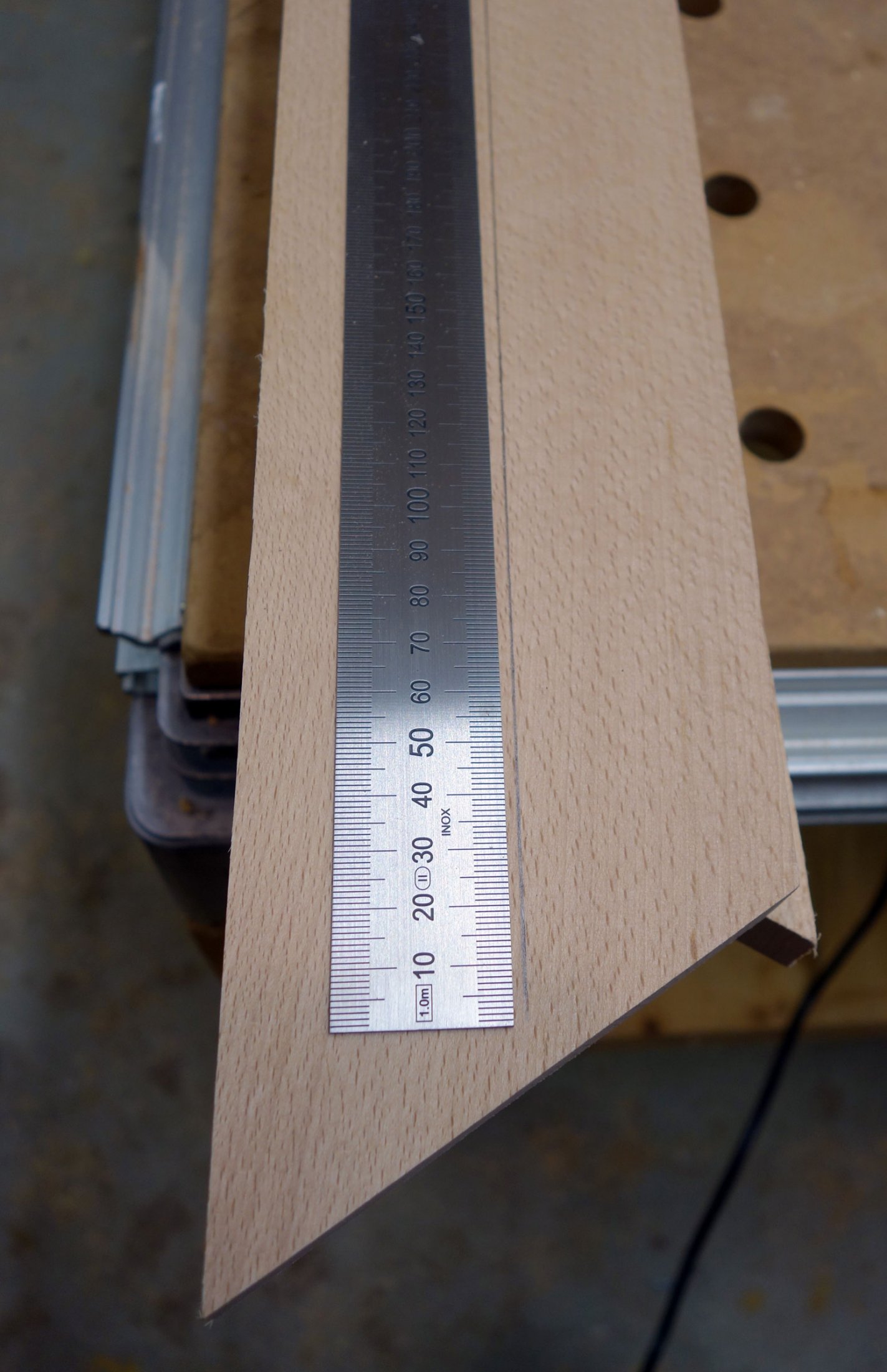

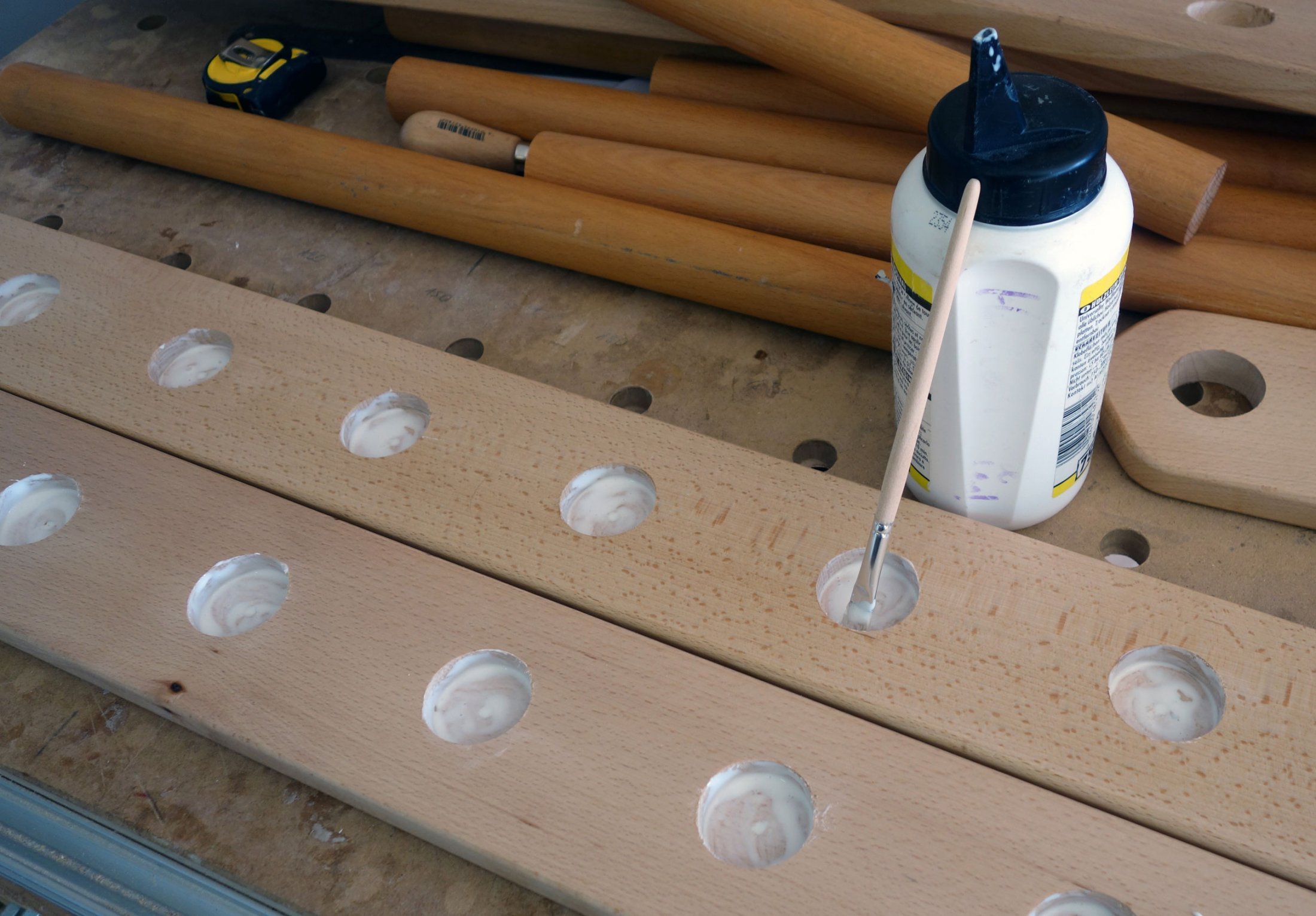

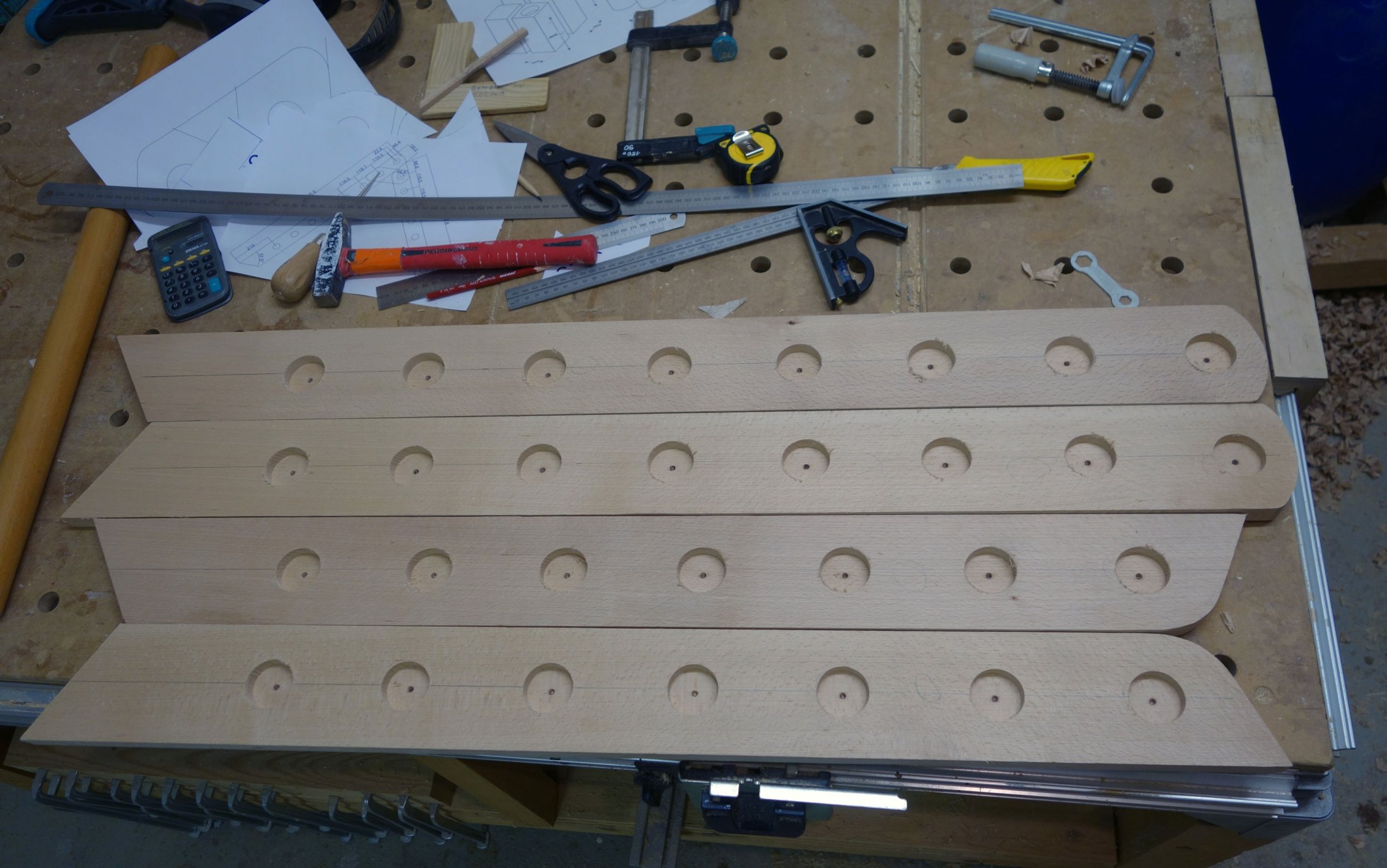

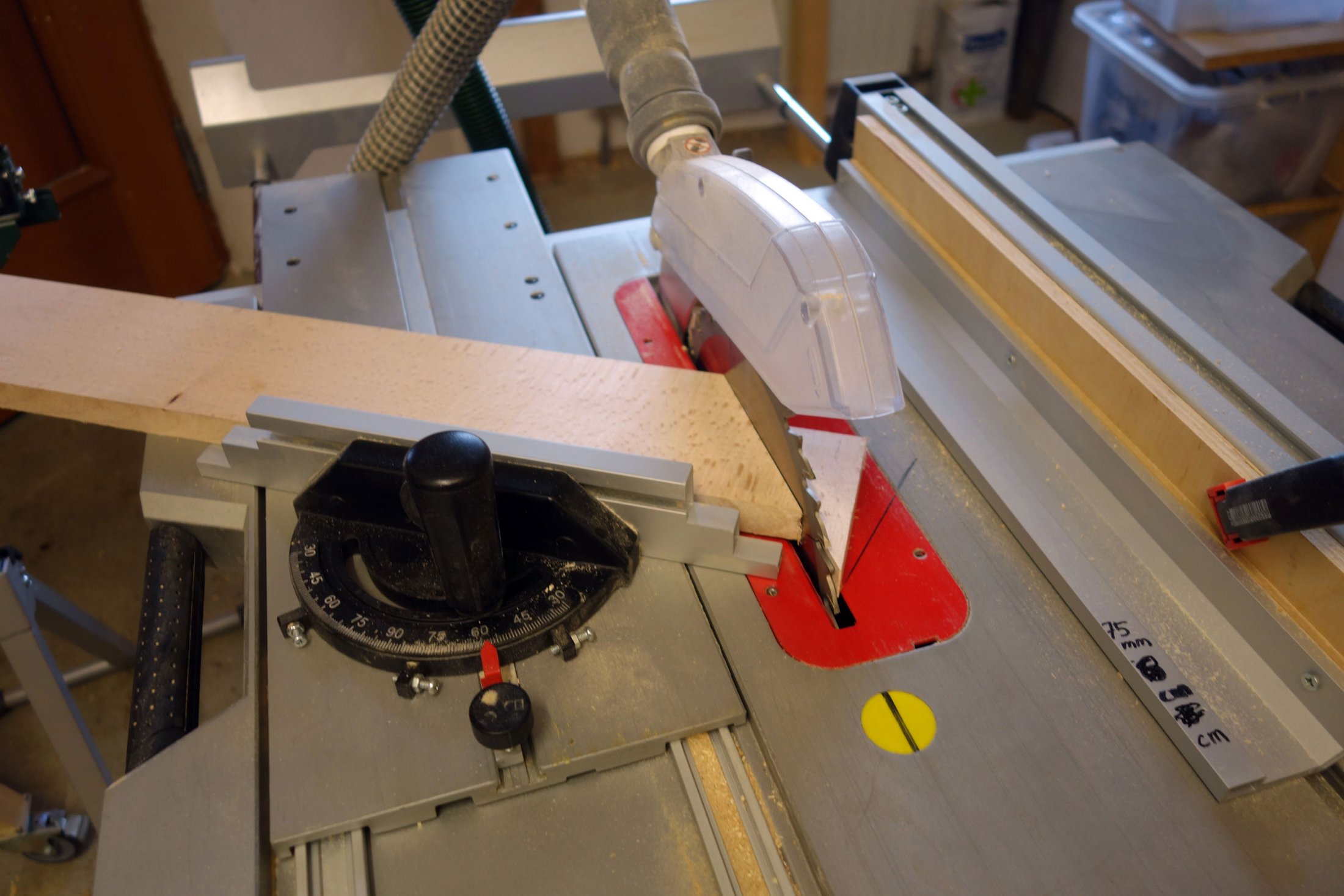

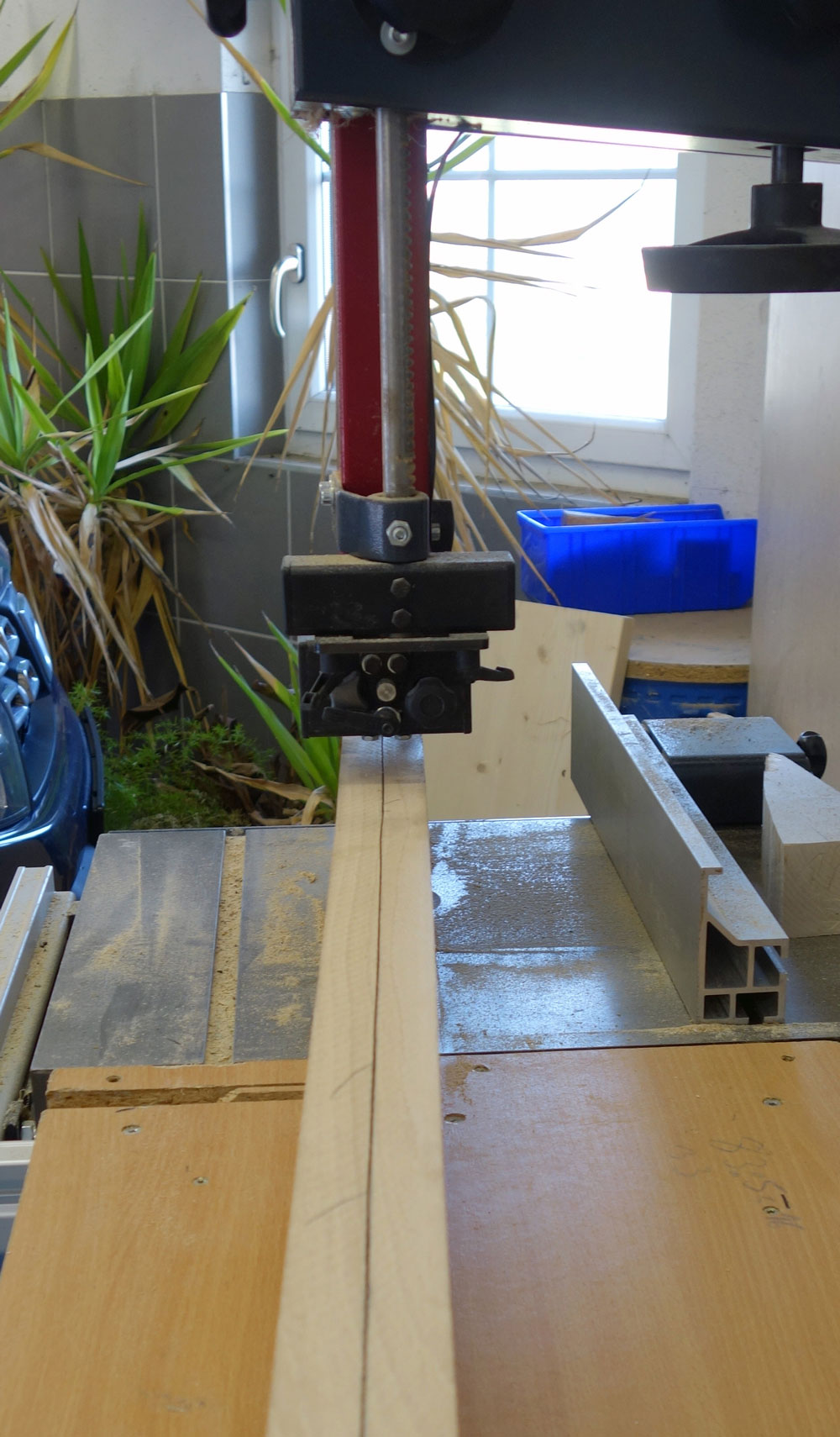

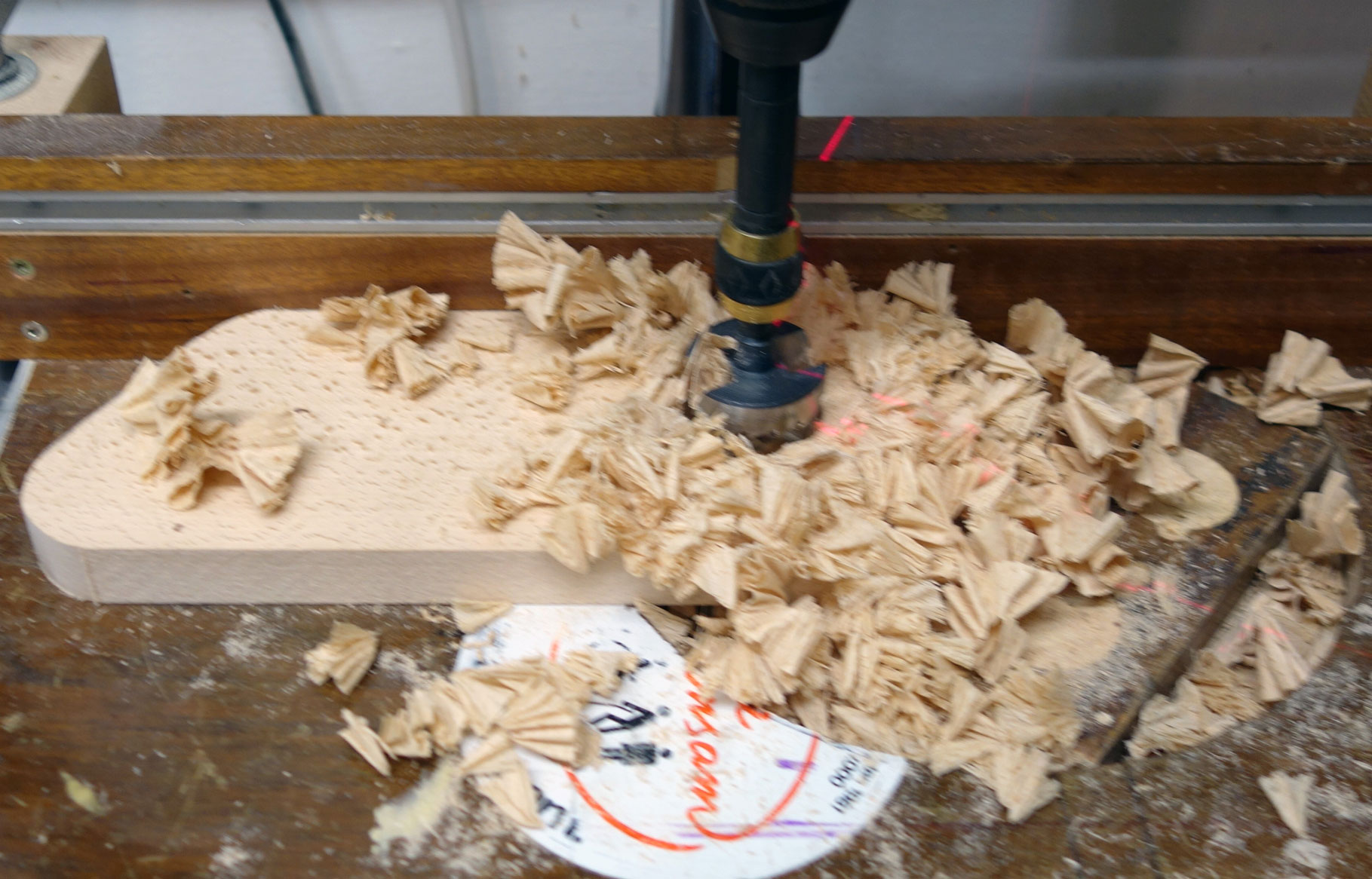

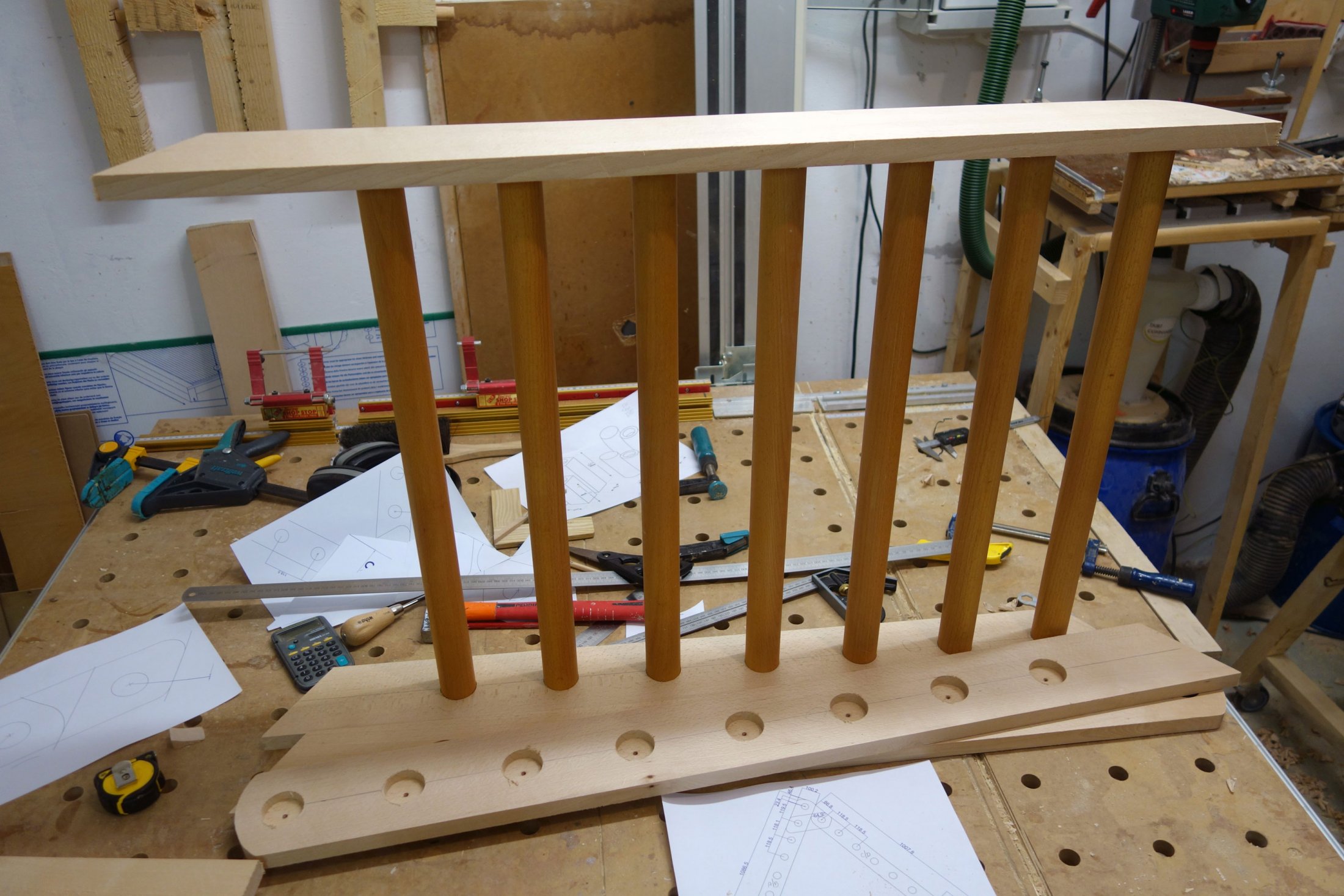

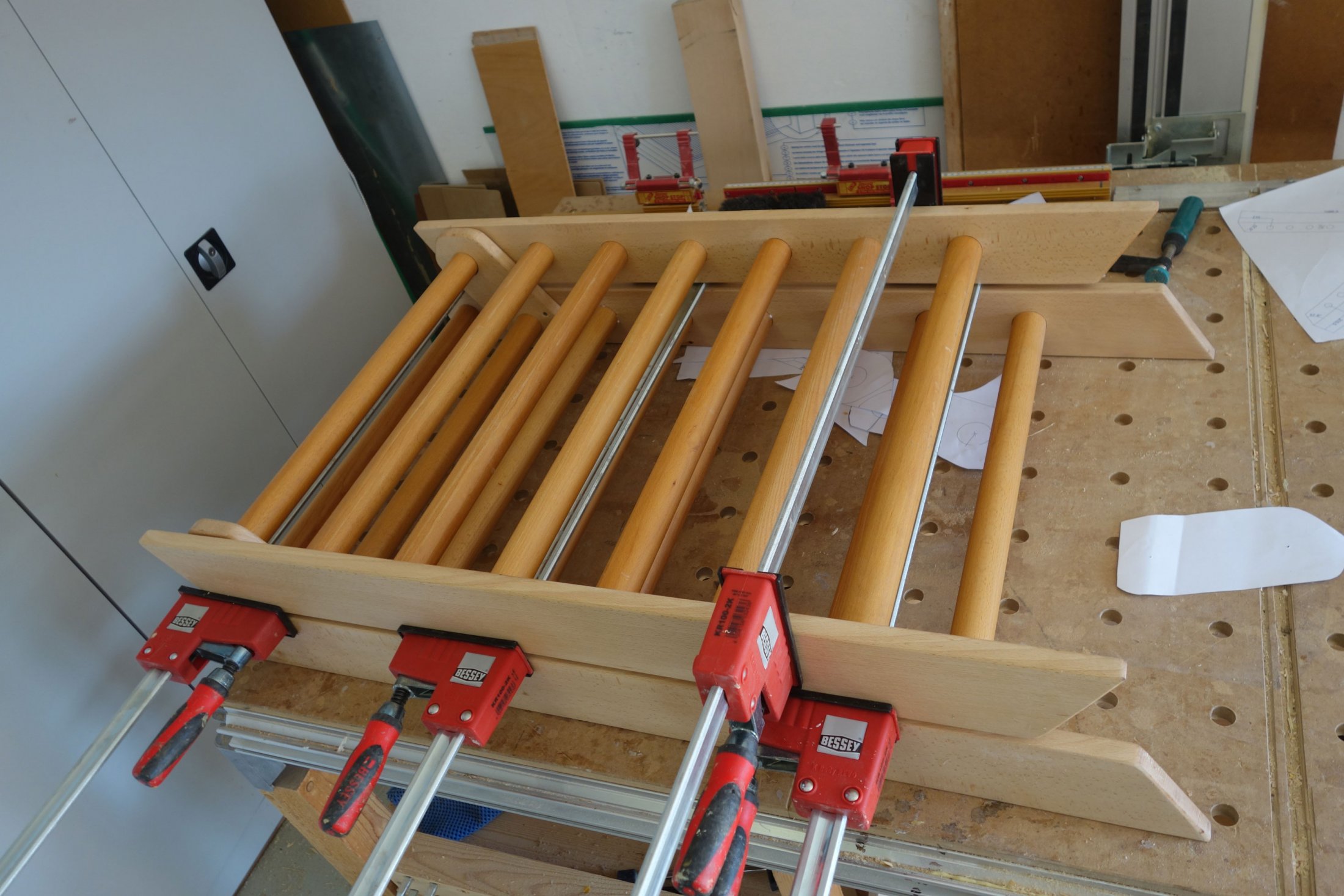

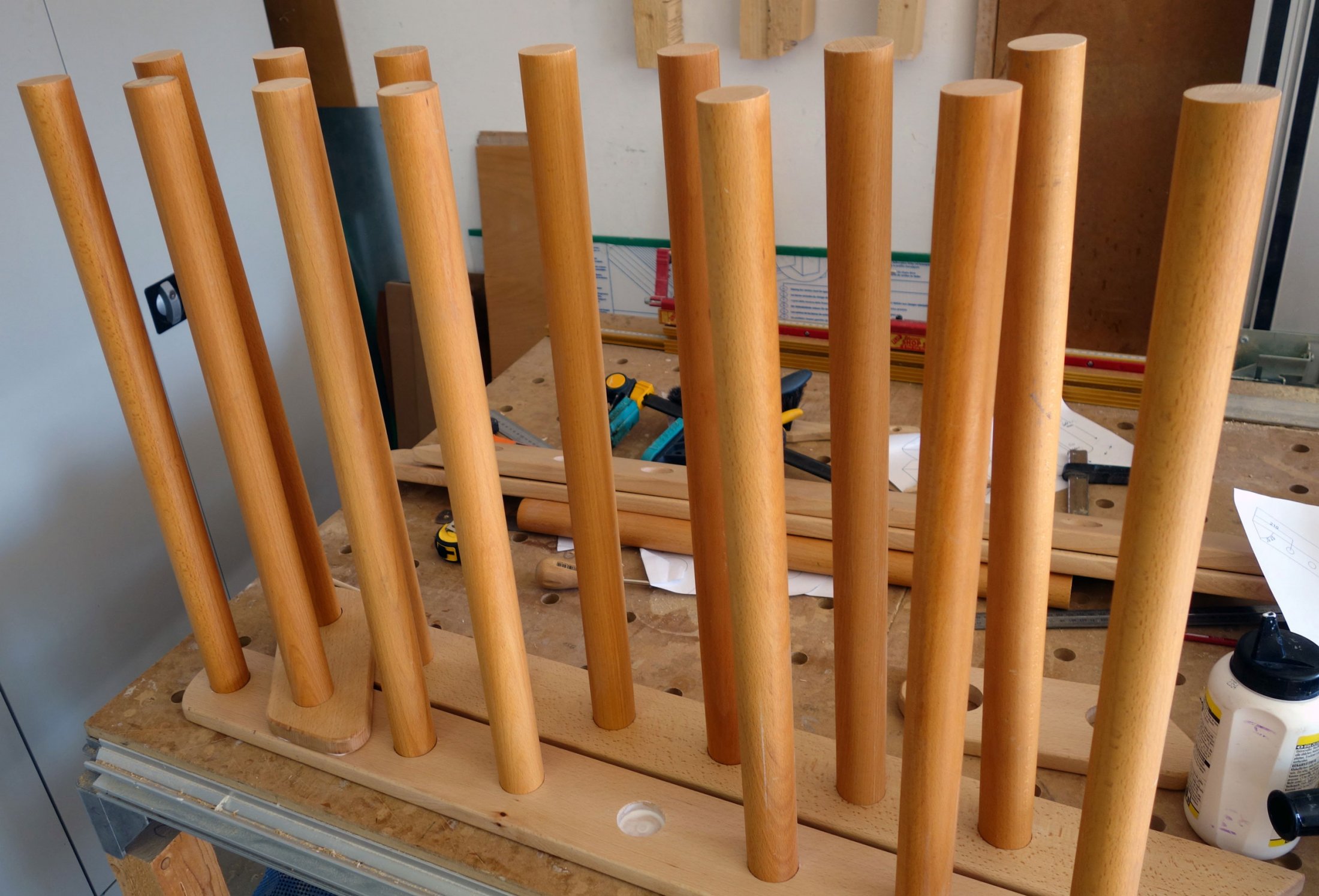

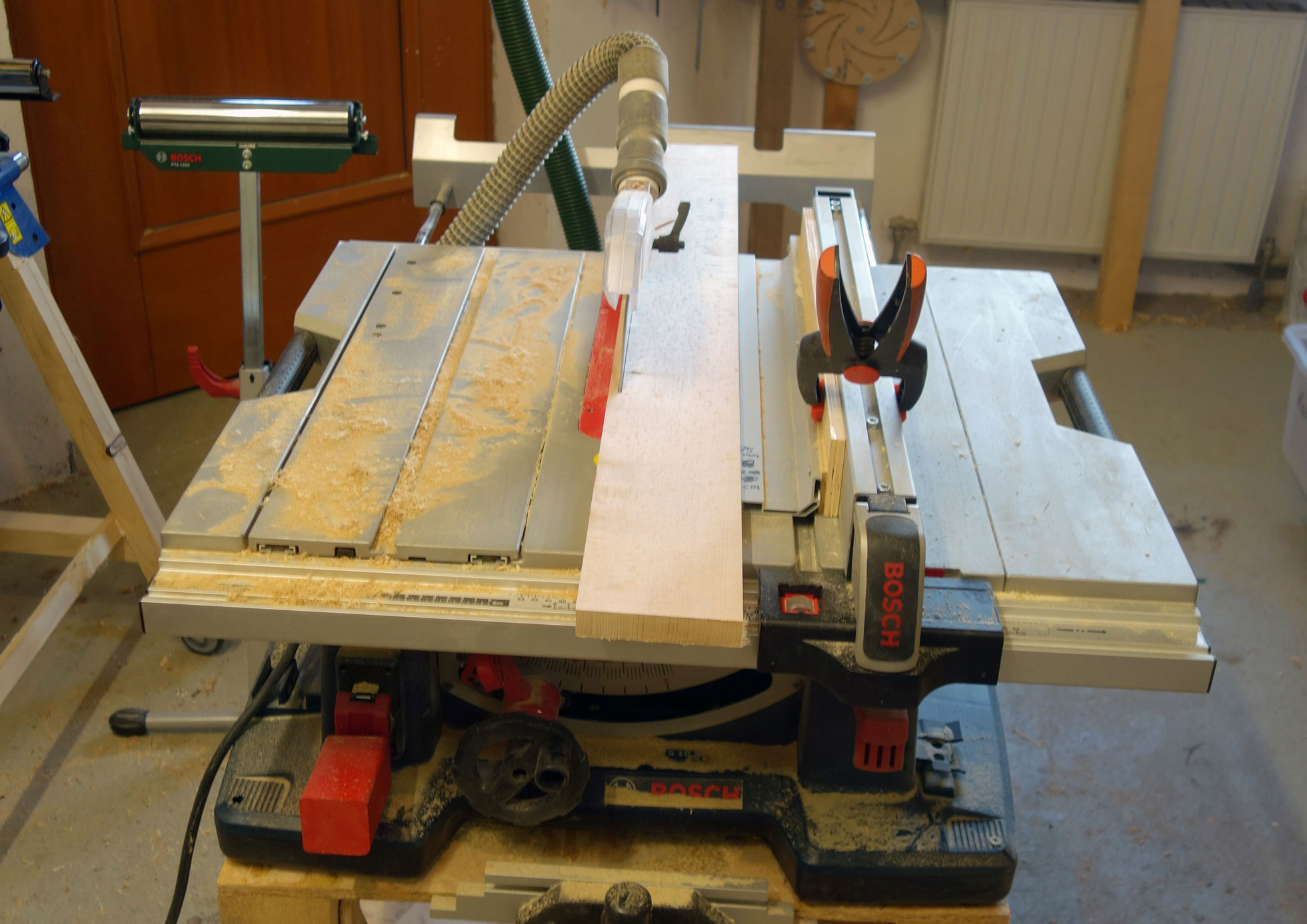

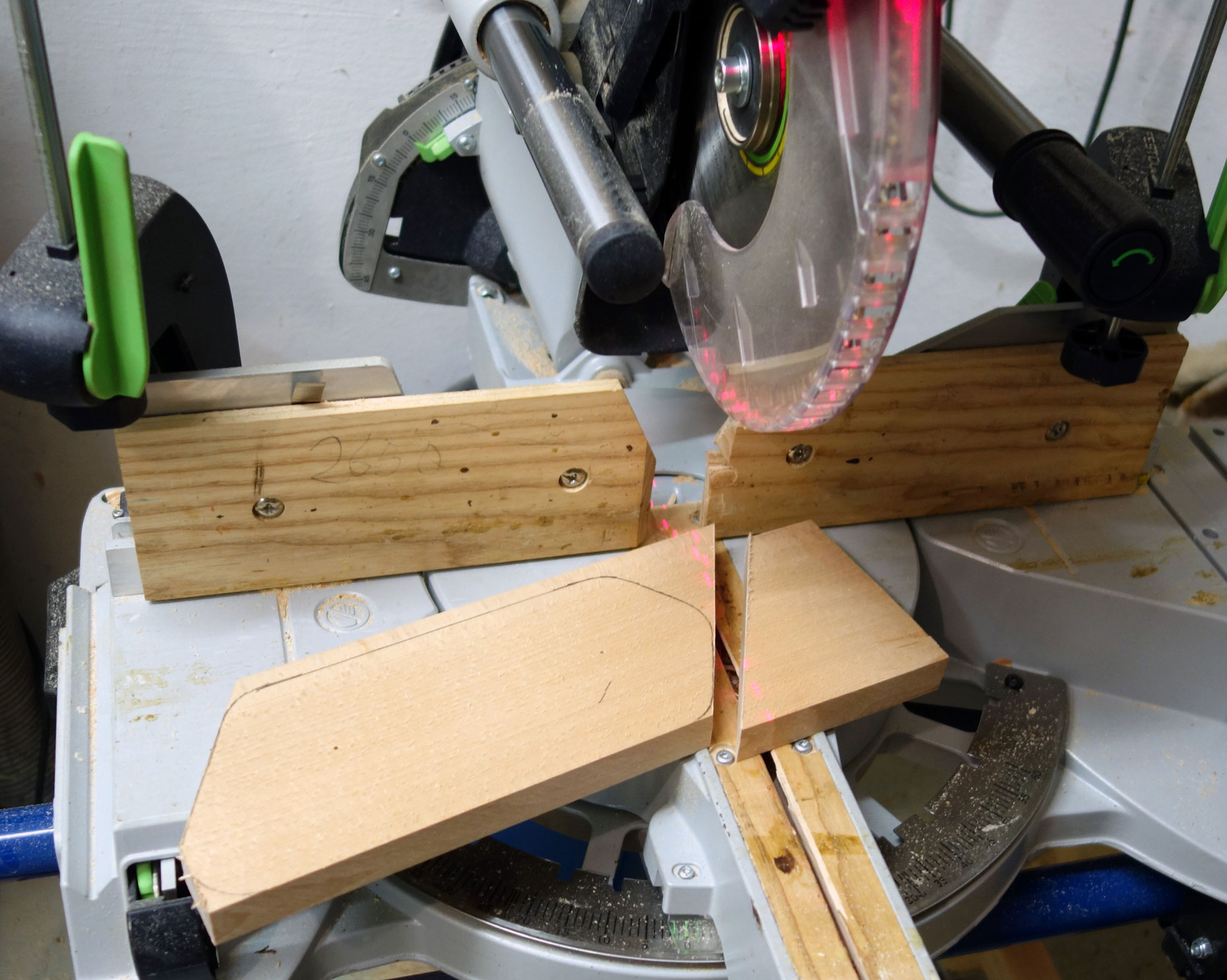

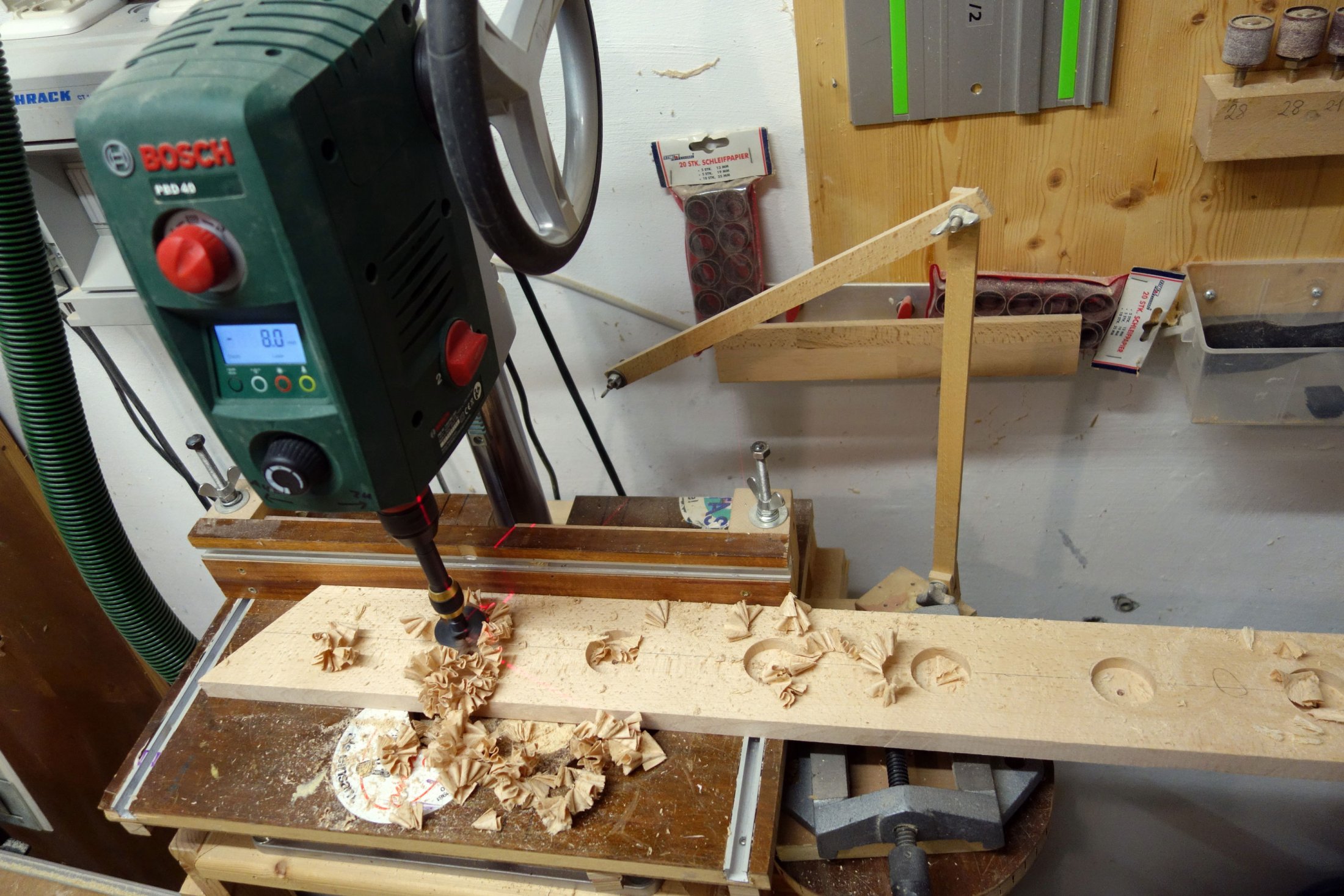

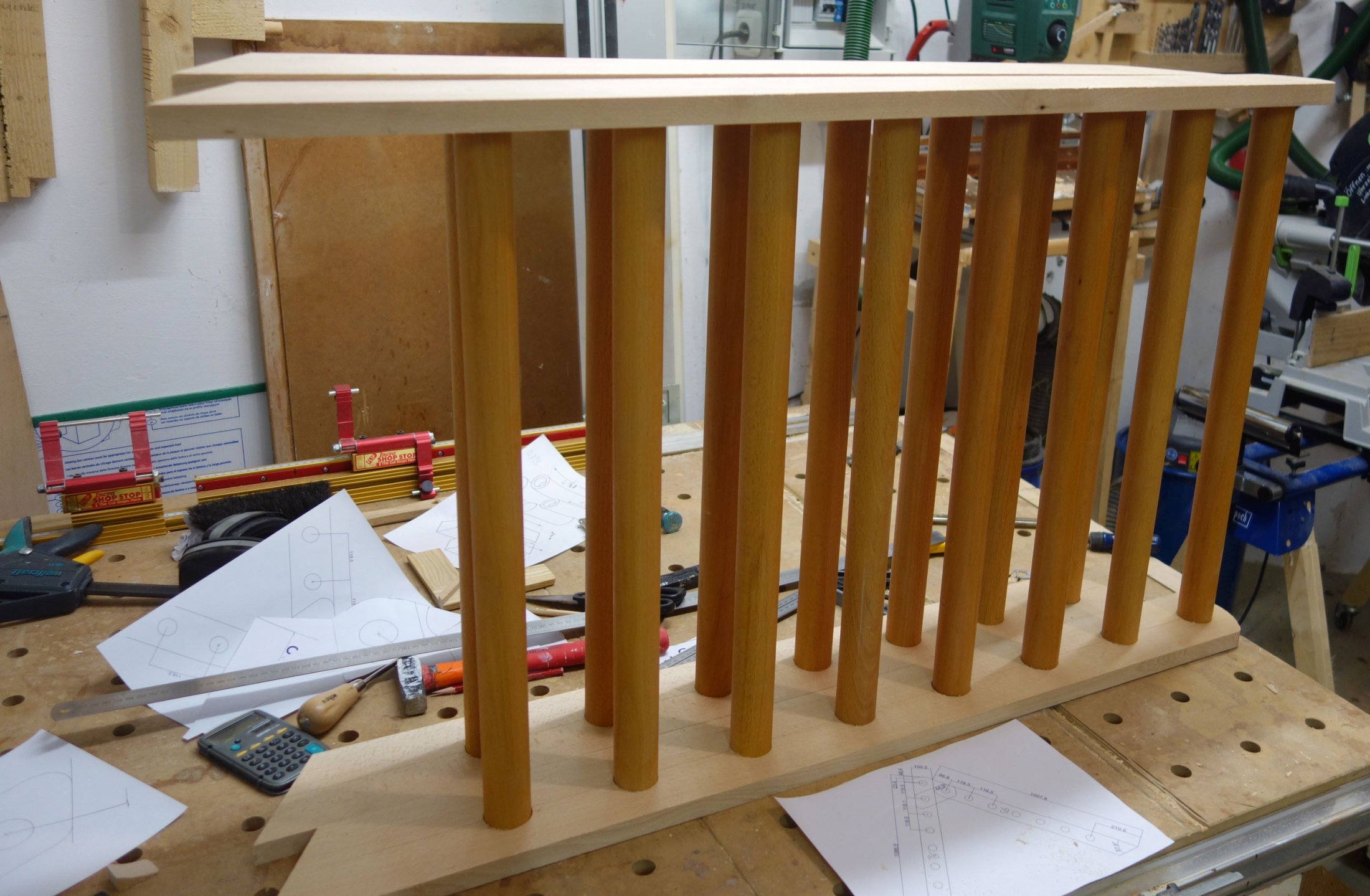

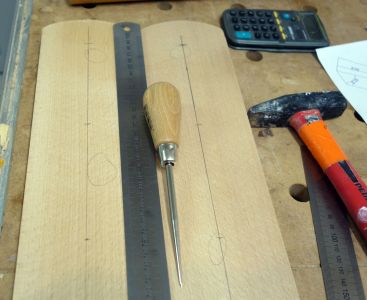

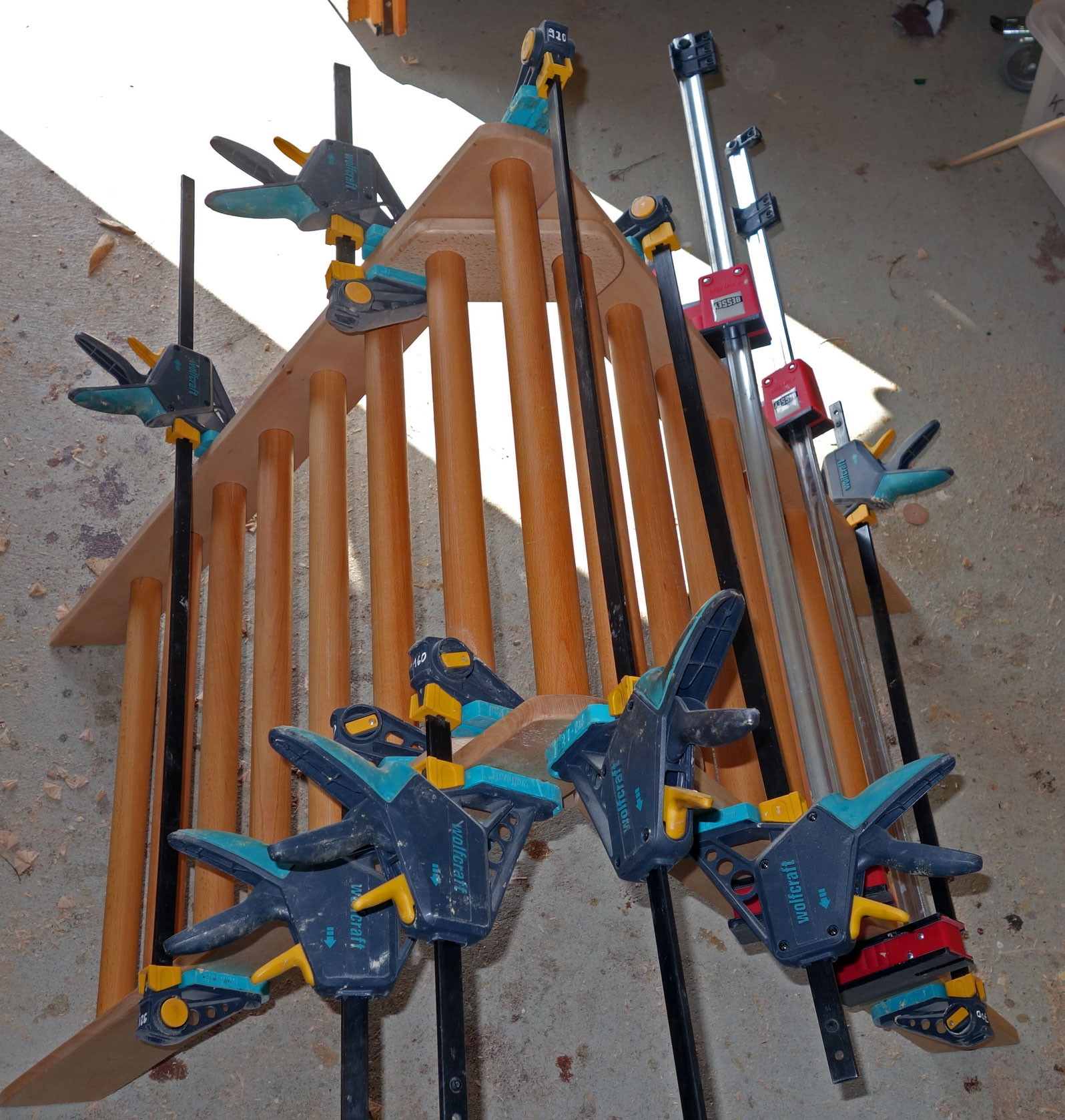

Herstellung des Kletterdreiecks
Sieht perfekt aus. Würde eventuell noch beidseitig eine Zugstange einbauen.
Lg
Markus
Danke Markus, das mit der Zugstange versteh ich aber nicht? Wofür bzw wo sollte diese angebracht werden?
Danke für die PM:
Ok, die Zugstange sollte als Entlastung der Scharniere dienen.
Super Anleitung – vielen Dank.
Wie ist das mit der Zugstange gemeint? Können Sie hier vielleicht den Inhalt der PN zusammenfassen?
Danke!
Es war eine Anregung eines Lesers, welche ich nicht umgesetzt habe, da sie IMHO nicht notwendig ist bzw. war.
lg Sigi
Super Sigi! Toll gemacht….
Wahnsinn!!!! Super Sigi ! Echt spitze, da möchte ich auch noch mal klein sein!!
Danke Monika 🙂
Voll Super!
Möchte für meine Zwillinge auch ein Kletterdreieck basteln. Hast du zu den einzelnen Arbeitsgängen vielleicht eine kurze Beschreibung?
Hallo Michael,
die Bilduntertitel bei den einzelnen Bildern müssen als Kommentar reichen. lg Sigi
Hallo?
vielen Dank für die tolle Idee!
Habe mir Material besorgt u würde auch gern ein solches Kletterdreieck bauen.
Habe aber glaub einen Denkfehler beim Scharnier – wie sind denn dort die Rundstäbe befestigt damit man das Dreieck zusammenklappen kann?
Freue mich über einen Tipp (kann es leider trotz den tollen Bildern nicht erkennen)
Liebe Grüße
Bianca
Hallo Bianca,
ich weiß nicht, ob es das ist, was du brauchst?

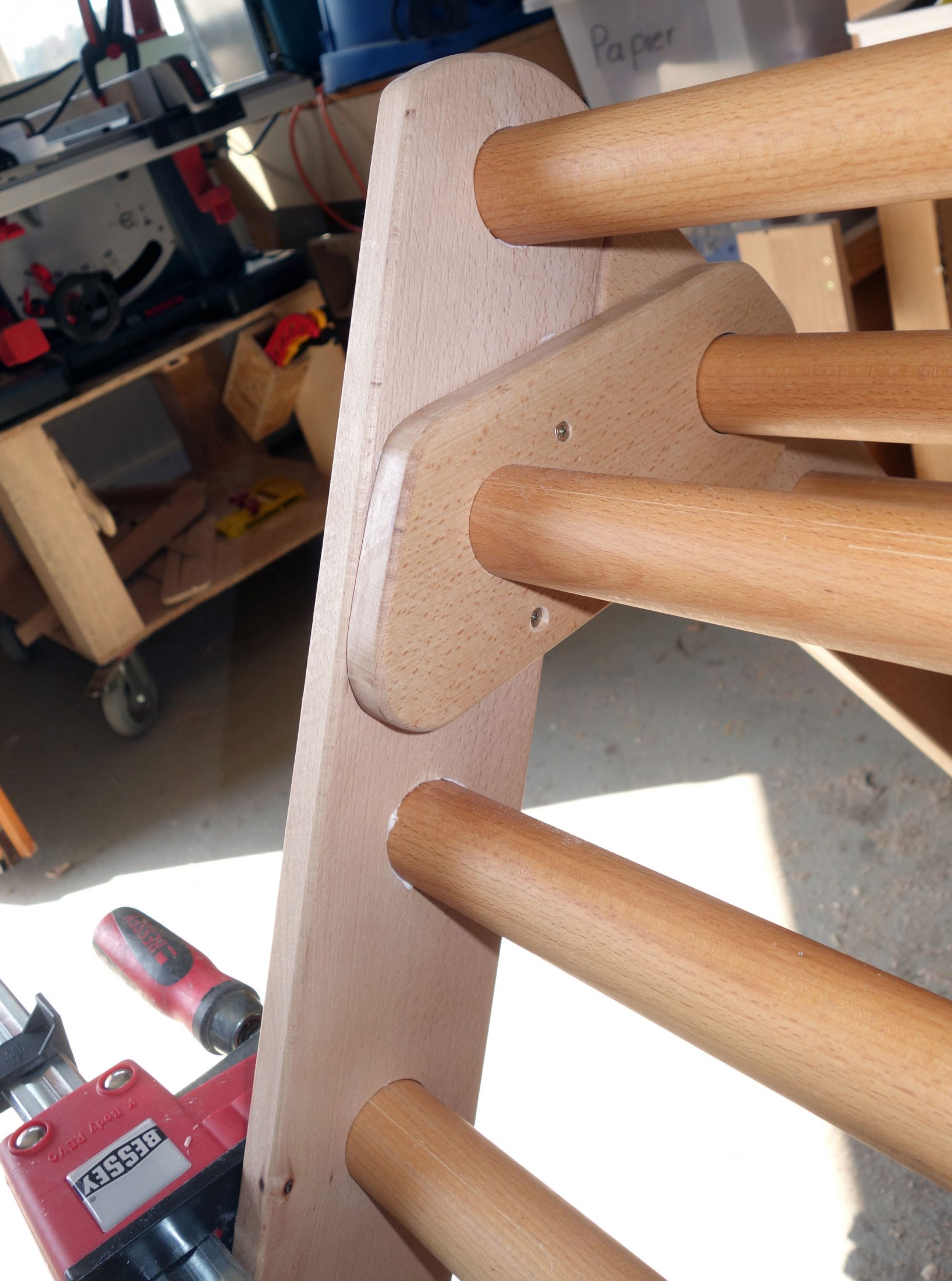

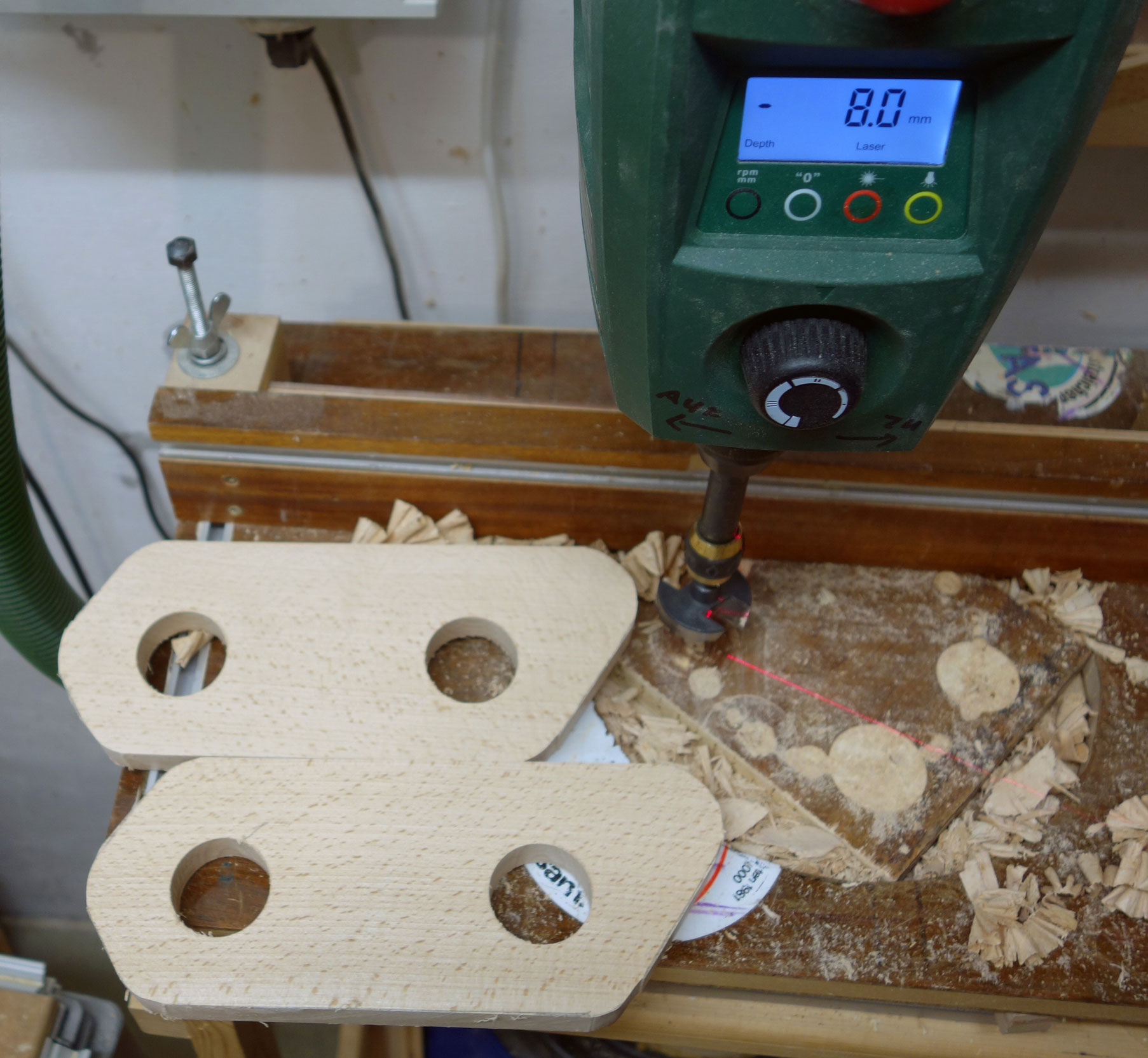

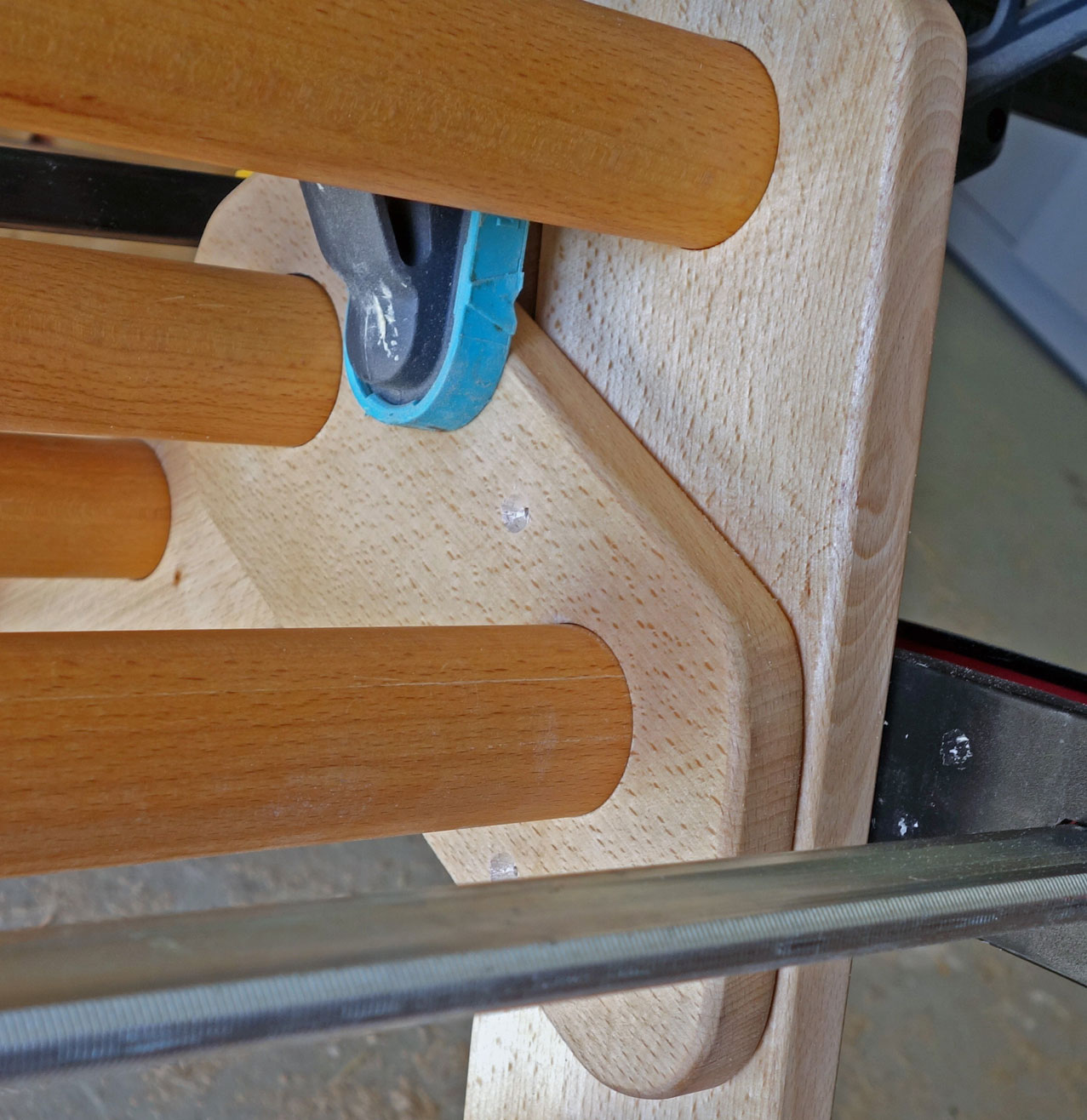

Am Bild kann man das Scharnier am besten sehen, wie es auf einer Seite verleimt und verschraubt ist.
Auf der anderen Seite darf das Scharnier nicht befestigt werden, weil es sich ja im Rundstab bewegen soll. Besser?
lg Sigi
Hallo Sigi,
tolles Projekt und super ausgeführt. Ich hab schon in mein Lager geschaut und alles notwendige gefunden. Ich werde versuchen mich an deine Anleitung zu halten. Dabei verstehe ich eine Sache nicht. Warum sind die Bohrabstände nicht gleichmäßig bzw. wie ergeben sich diese bei dir??
Hallo Johannes,
ja hast recht! Ich vermute jetzt mal, dass die unterschiedlichen Abstände aus den ungenauen Positionierungen (<1mm) der Maßpfeile in der CAD-Zeichnung her rühren. Ist aber nicht tragisch, da man ja beim Holzarbeiten ohnehin nicht so genau auf Zentlmillimeter arbeiten kann. Also geh einfach von gleichen Abständen aus 🙂 lg Sigi
Danke für die ausführliche Beschreibung und den Bauplan! Habe es erfolgreich nachgebaut! Ich habe 27mm Birke Multiplex für den Rahmen und 25mm Buche Rundholz genommen. Die Rutsche fehlt noch, kommt aber auch noch.
Hallo Sigi,
in ca. 10 Stunden habe ich (Oma-Christine) das Dreieck nachgebaut.
Danke für die tolle Bauanleitung.

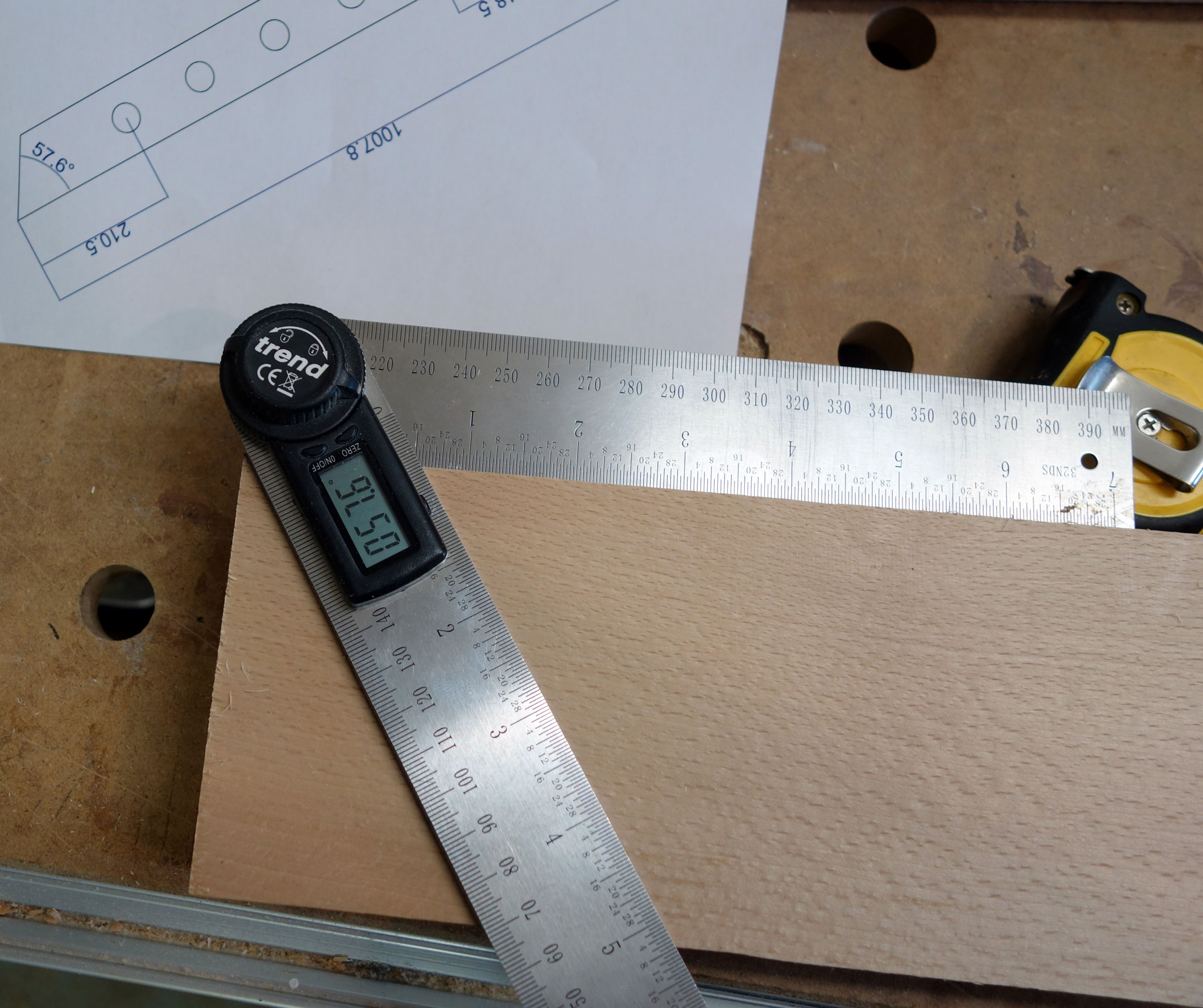

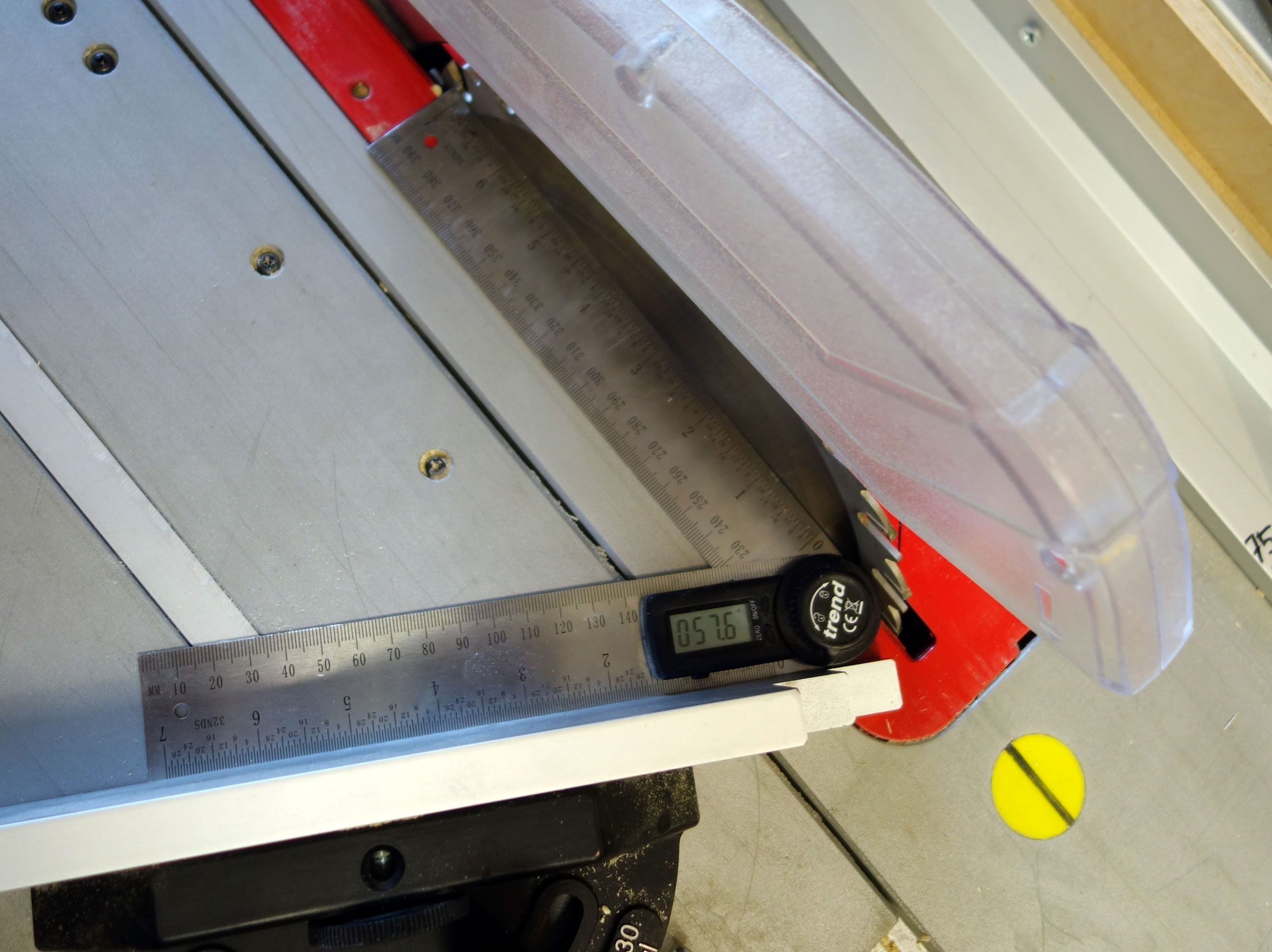

Lediglich der Winkel von 57,5 Grad hat bei mir nicht hingehauen. Da musste ich nochmal vier Stücke anleimen und das dann richtig abschrägen.
Aber sonst konnte ich die Anleitung 1:1 nachvollziehen.
Also nochmal tausend Dank!
Gruß Christine
Hallo!
Super Bauanleitung!

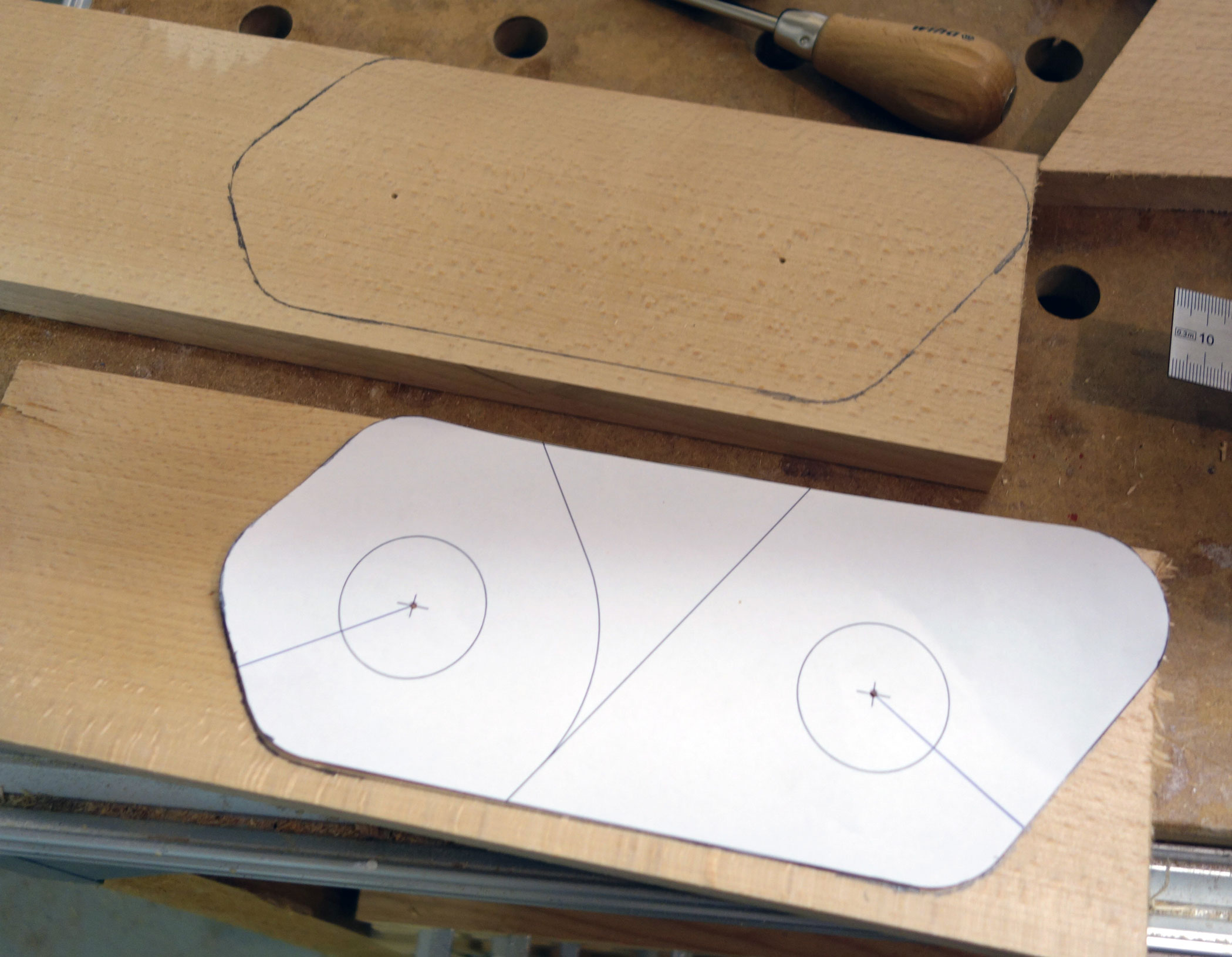

Wäre es möglich einen Schablone/Plan mit den Massen (Abstände der Bohrlöcher) des Scharniers zu bekommen? Diese Masse sind auf dem .pdf nicht ersichtlich.
Vielen Dank im voraus!
Freundliche Grüsse aus Luxemburg,
Bob
Von Mitte Bohrloch zu Mitte Bohrloch sind es 128mm
Schau mal auf der Seite von “Made for Motto” unter Freebooks, da gibt es die passende Schablone zum Drucken.
Super! Vielen Dank! War echt hilfreich!
So eine Anleitung habe ich gesucht und endlich fündig geworden. Werde die benötigten Teile kaufen und so schnell wie möglich in der Garage anfangen es nachzubauen. Vielen Dank.
Hallo Sigi, vielen Dank für die tolle Anleitung. Das Nachbauen hat mir viel Spaß gemacht und war ein tolles Weihnachtsgeschenk für meinen Buben. Hoffe er hat jetzt genauso viel Freude dran wie ich. Echt super!
Schön freut mich, wenn es Freude bereitet 🙂
Hallo Sigi,
vielen dank für die schöne Anleitung, hast du beim Kletterdreieck das Holz noch einmal geölt oder anderweitig behandelt, damit es lange schön bleibt?
Grüße Andreas
