Unser Enkel bleibt bei uns wieder ein paar Tage. 🙂 Und da will er auch wieder “unterhalten” werden 🙂 Als neues Spielzeug habe ich mir so einen Stapelturm aus Buchenholz ausgedacht.
Herstellung vom Stapelturm.

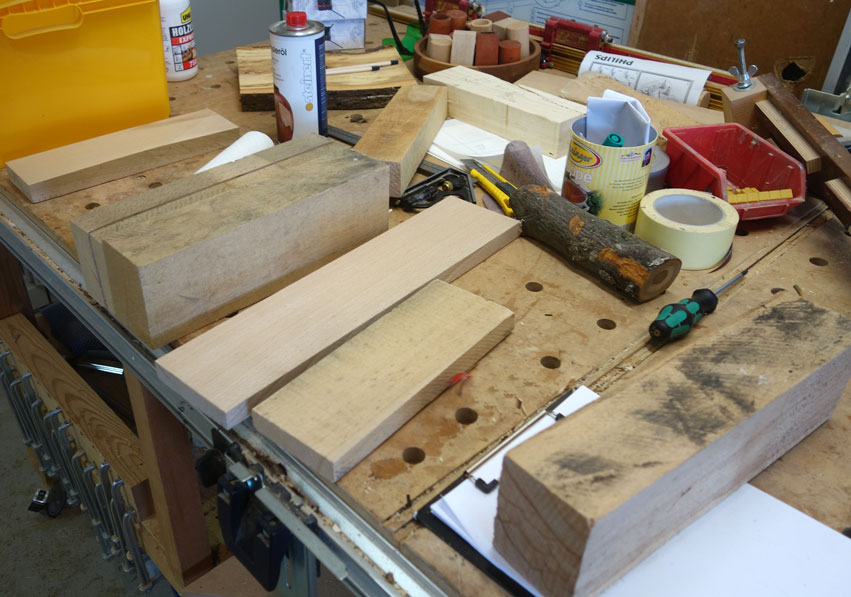

Verschiedenes Rohmaterial aus Buche wird zusammengetragen
Die Seitenflächen müssen vor dem Leimen gehobelt werden

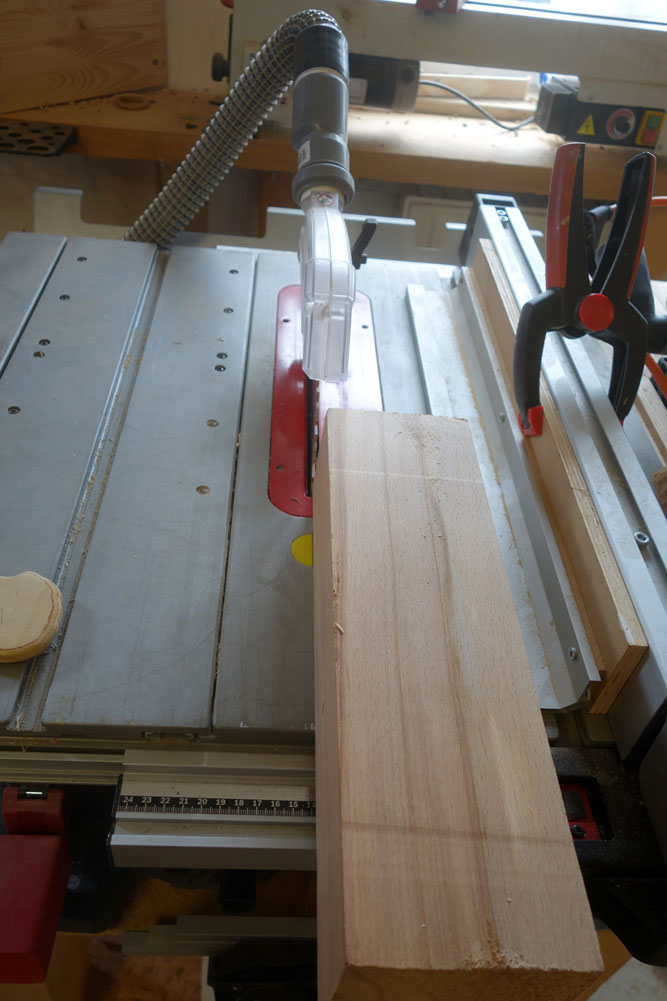

Mit der Kreissäge wird ein rechter Winkel gesägt

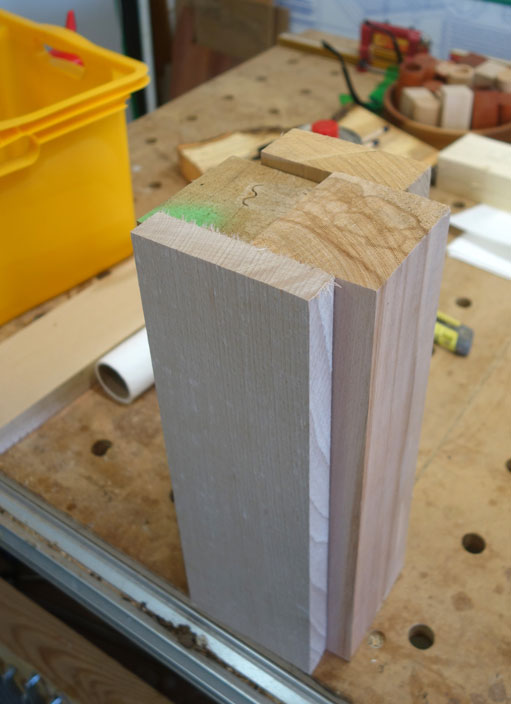

Check, ob man es so zusammenstellen kann.

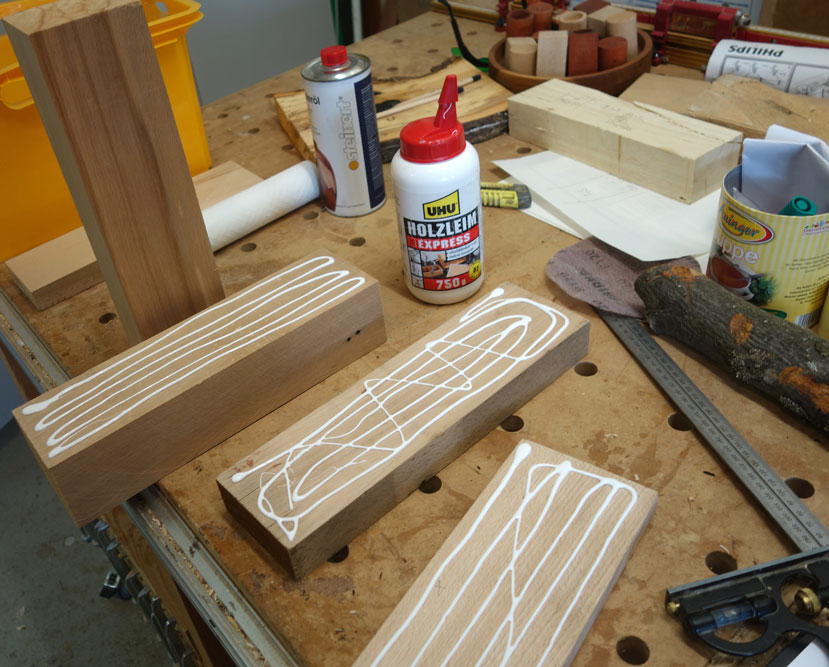

Die Bretter wurden mit Weißleim eingestrichen

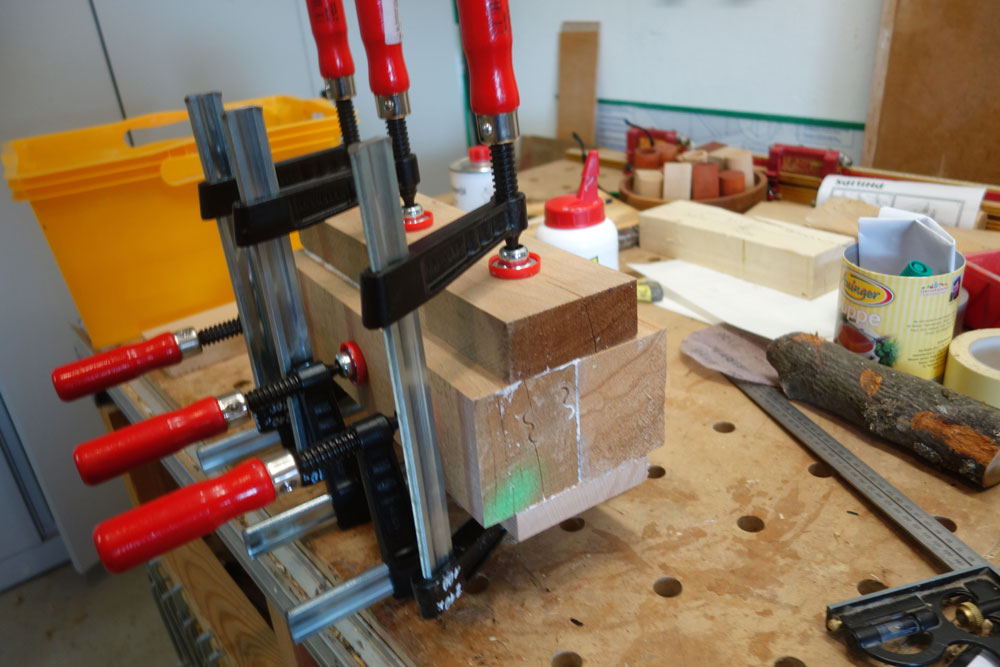

Mit mehreren Schraubzwingen werden die Hölzer fest zusammengepresst
Die Zeit, bis der Leim abgebunden hat, wird für den Zentrierstab genützt.

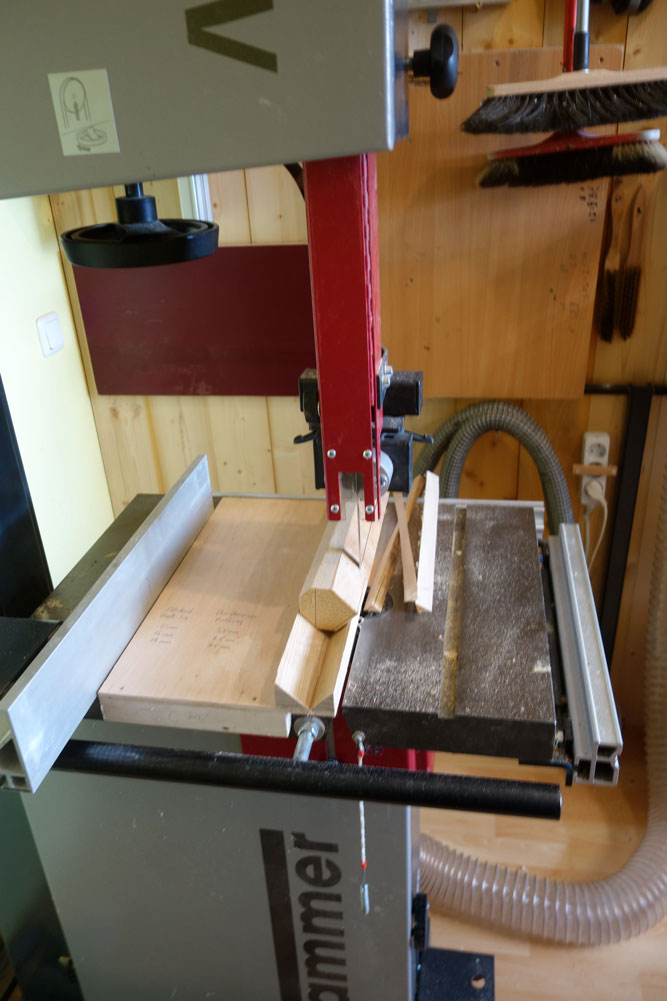

Die Kanten werden mittels Jig abgesägt.

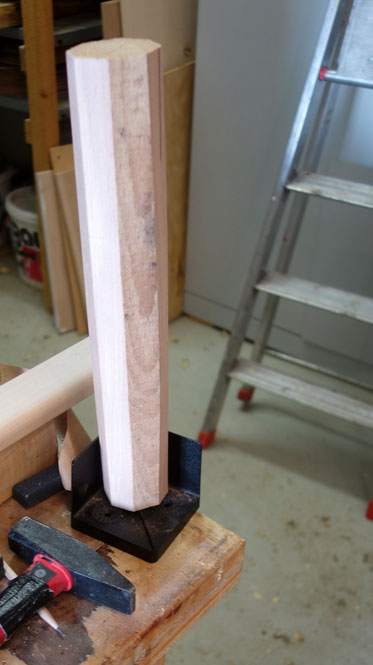

Der Zentrumsfinder zeigt die Mitte an.

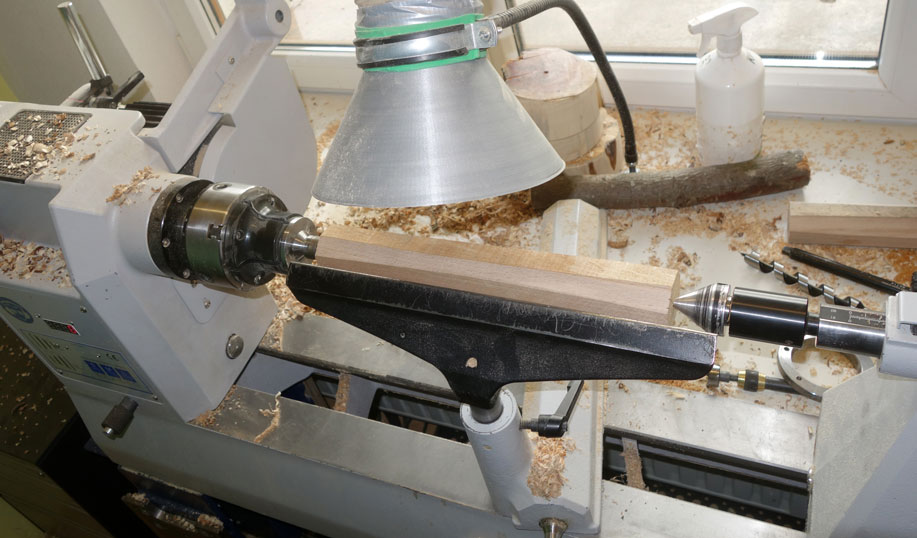

Der Zentrierstab als Rohling wurde zwischen den Spindel- und Reitstock eingespannt

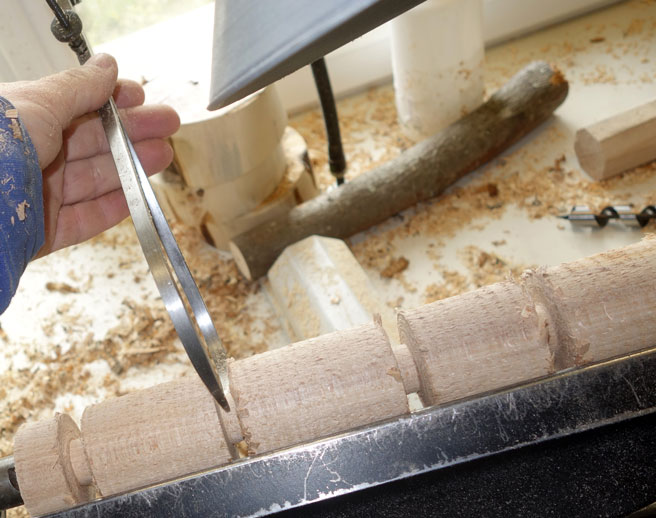

Fünf Einstechstellen mit genauem Durchmesser (19mm) sollen für einen möglichst parallelen Rundstab sorgen.
Das Ende des Stabes kommt ein Sockel mit 25mm Durchmesser zur späteren Befestigung an der Bodenplatte

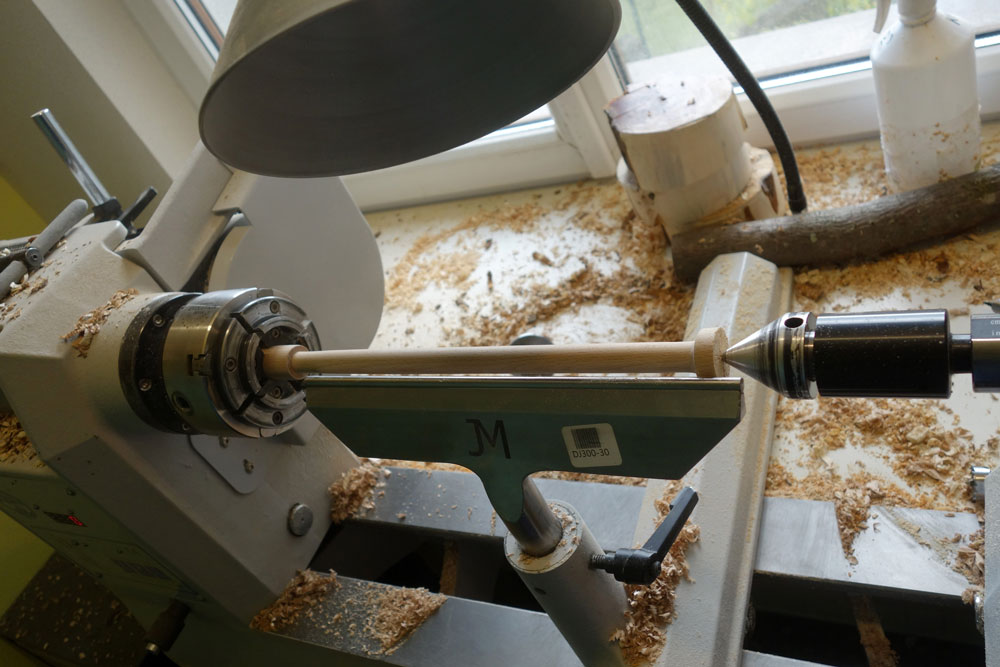

Der Zentrierstab ist soweit parallel.

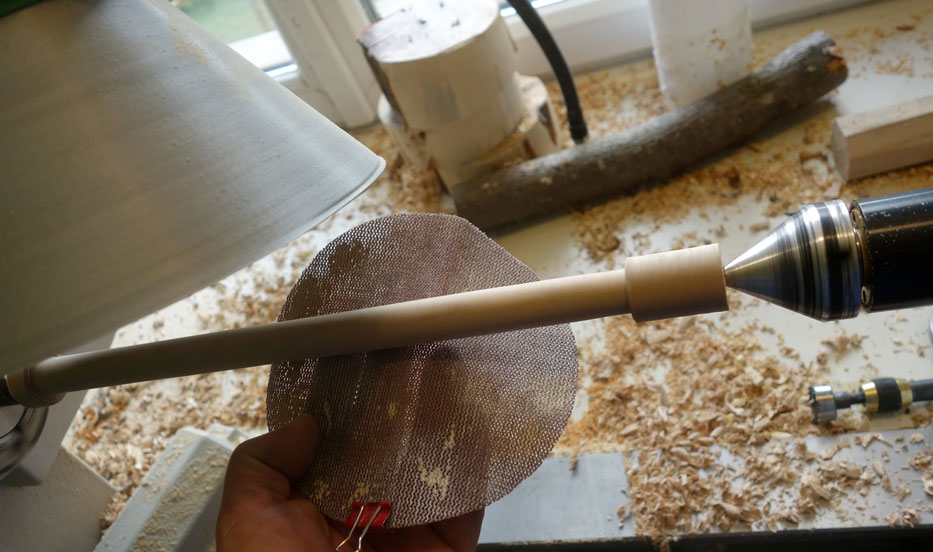

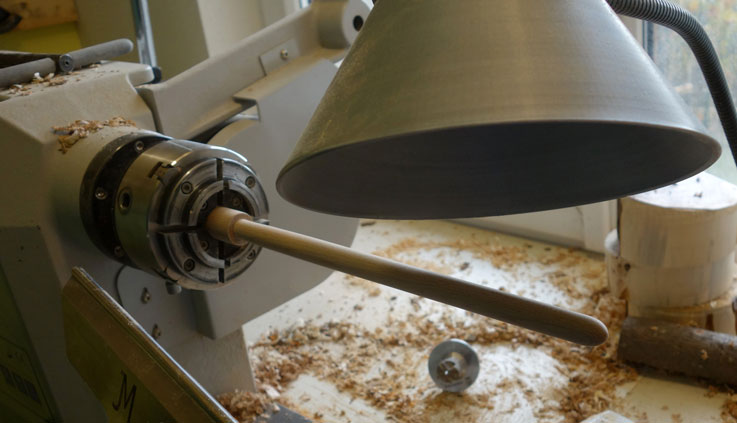

Zum späteren,einfacheren Gebrauch wurde der Kopf abgerundet.

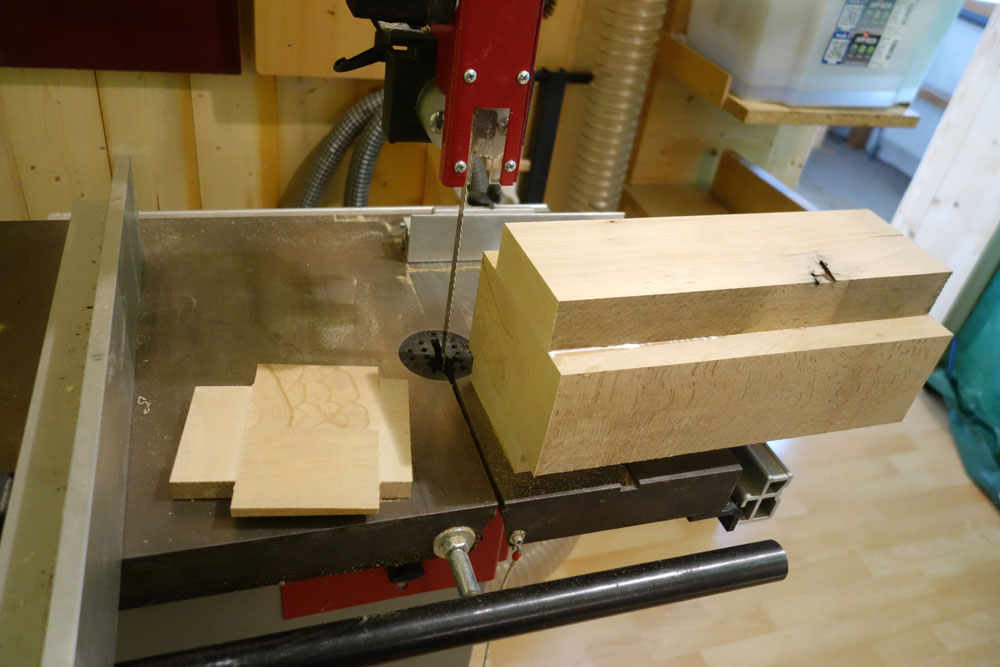

Weiter geht's mit dem verleimten Block, wo der Leim inzwischen schon abgebunden hat. Die Unterseite wurde plan gesägt

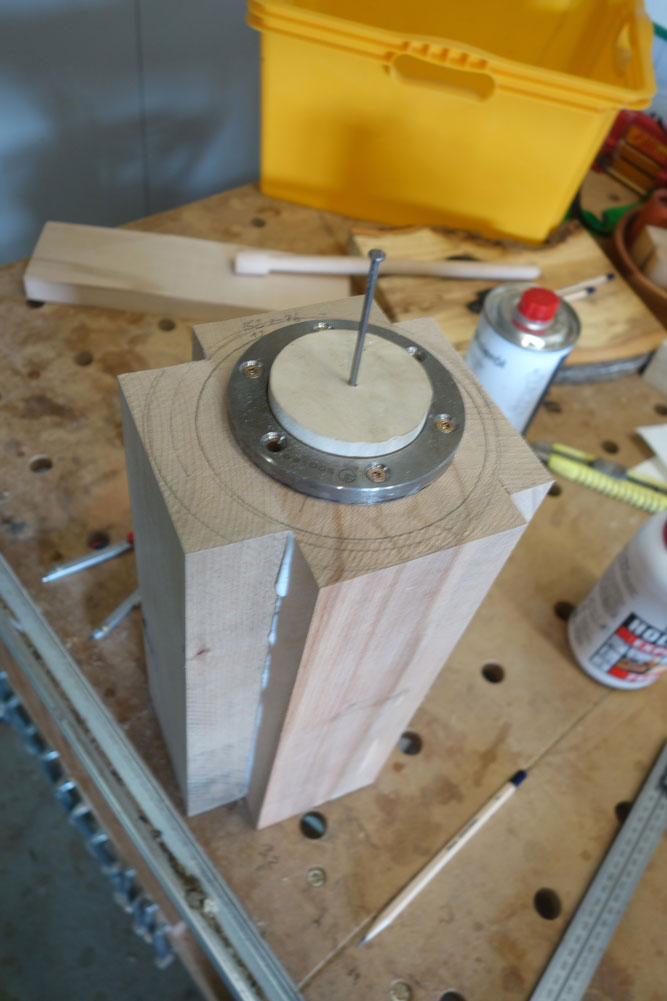

Mittels selbstgemachter Zentrierhilfe wurde der Planscheibenring fest verschraubt

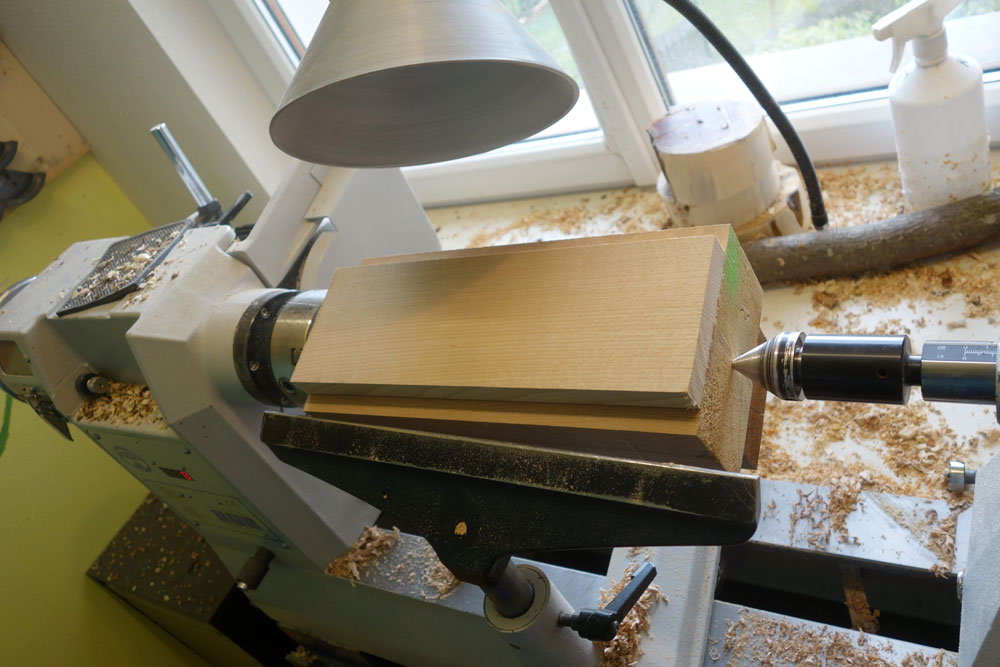

Zur Unterstützung wird die rechte Seite noch mit dem Reitstock unterstützt.

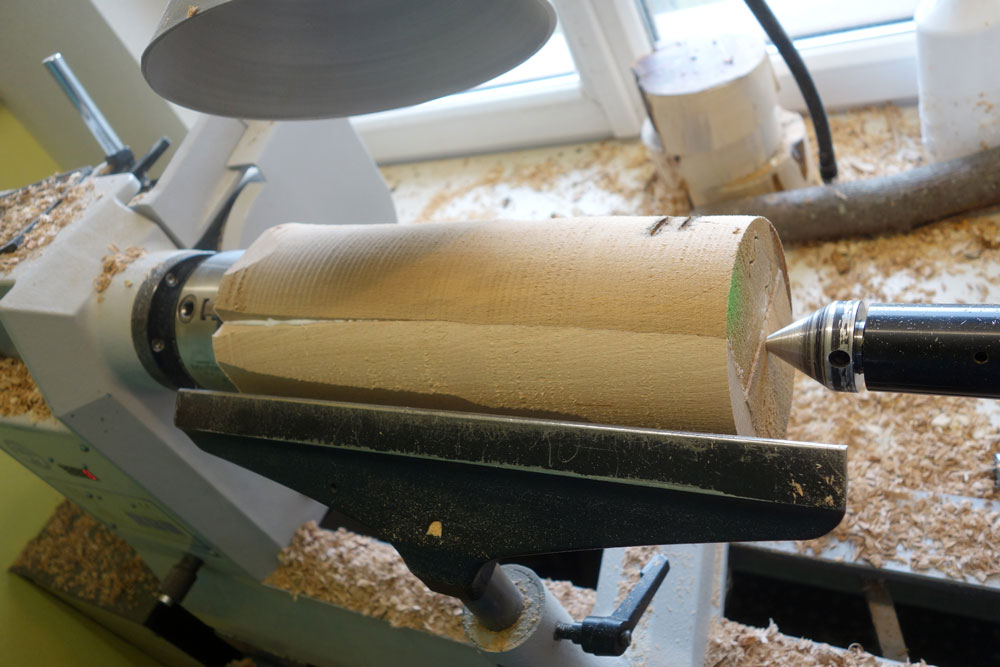

Als Erstes wurde der Rohling rund geschruppt.

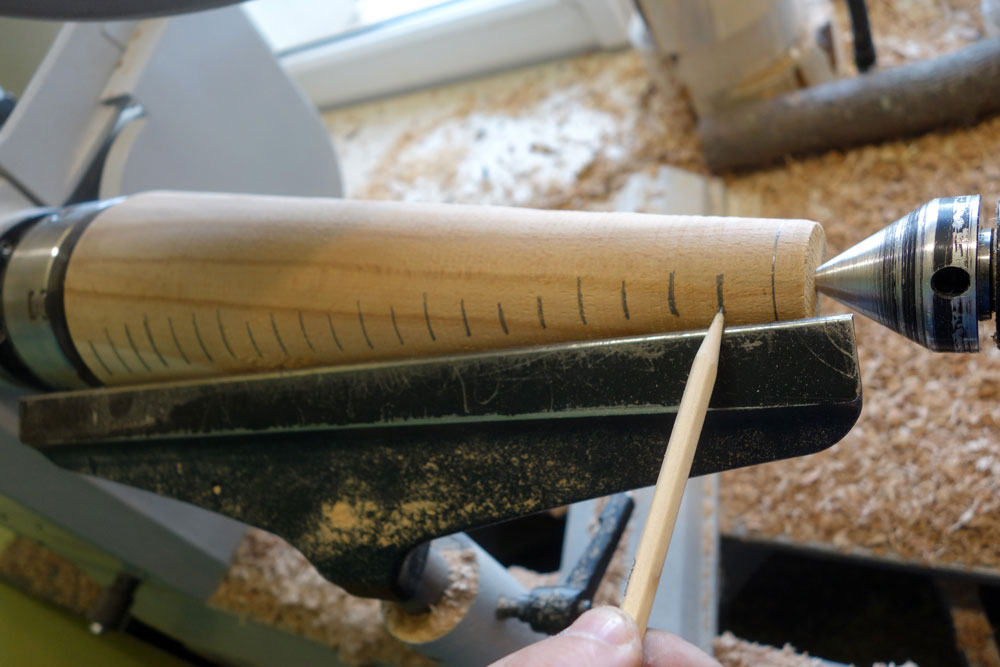

Der anschließend in Kegelform geschruppte Rohling erhielt alle 15mm eine Markierung.
Das Loch in der Mitte für die spätere Aufnahme auf der Zentrierstange beträgt 20mm im Durchmesser.

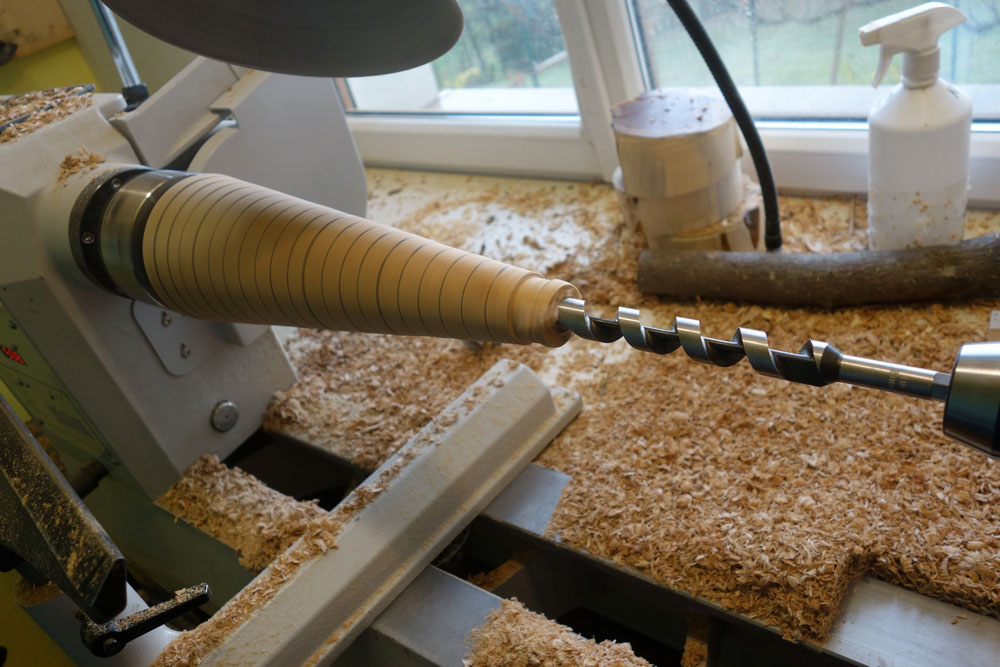

Hier wurde ein langer Bohrer benötigt. Mangels Alternativen musste ich einen Schlangenbohrer mit Gewindespitze verwenden, was auch ohne Probleme funktionierte.
Mit dem Schruppeisen werden nun die Stege gerade geschruppt

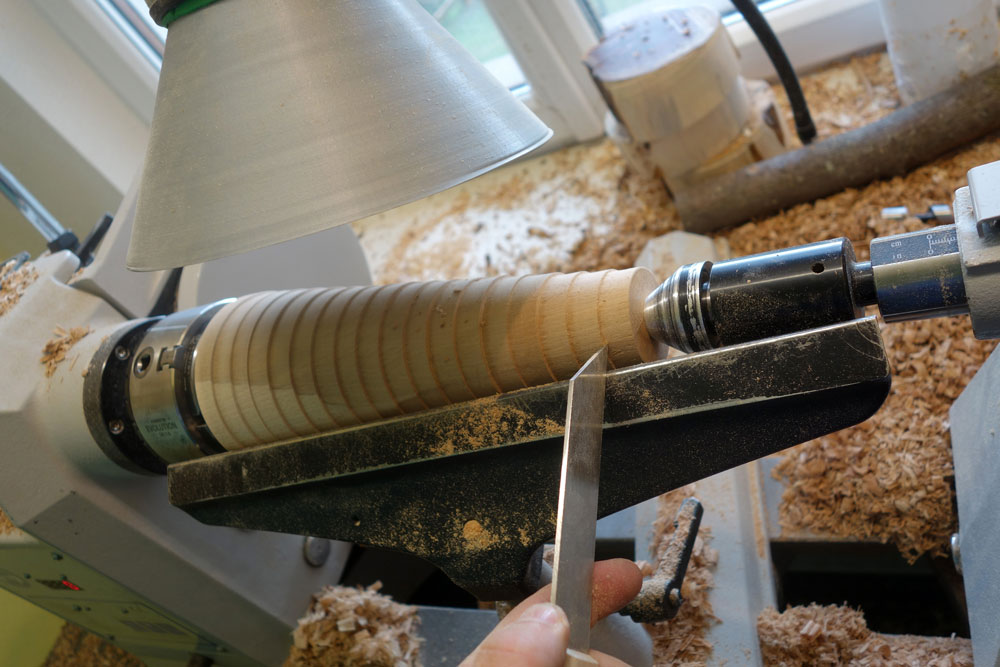

Mit dem schmalen (3mm) Stecheisen werden die Scheiben nun abgestochen

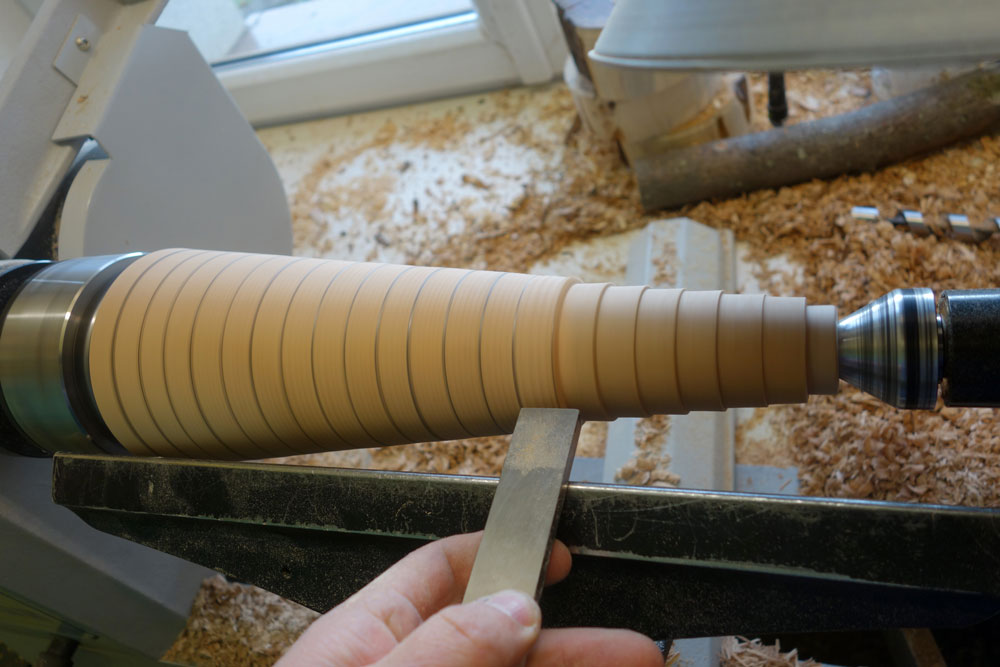

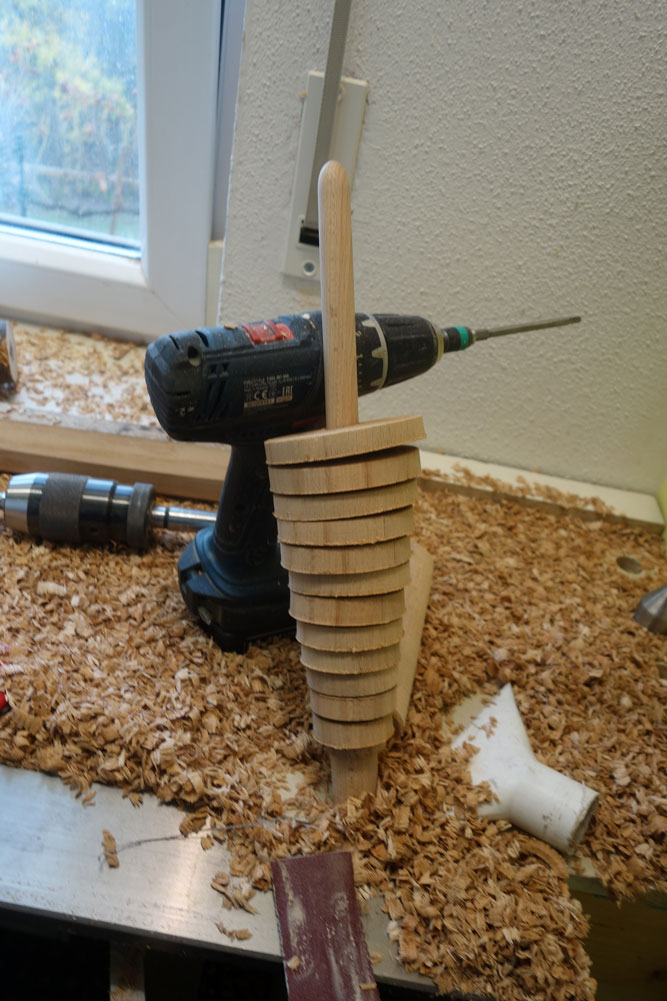

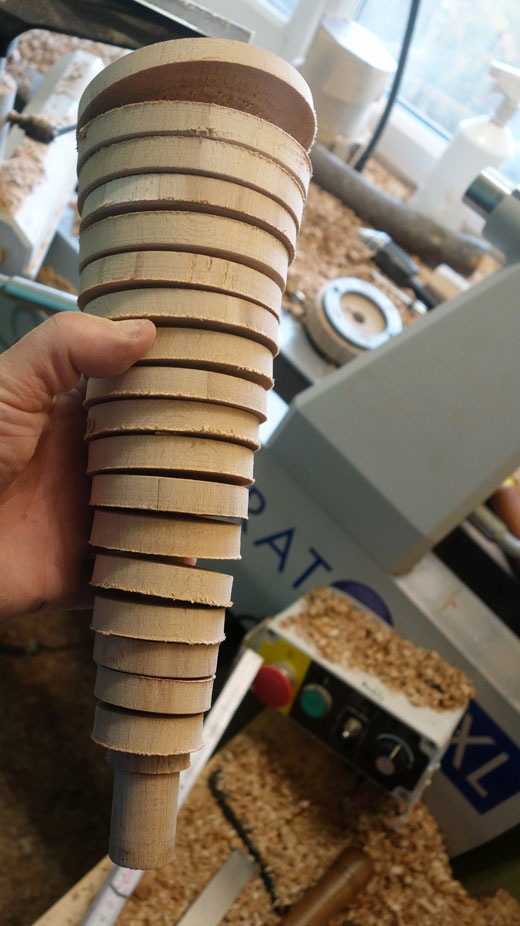

Zwischenstand an abgestochenen Scheiben

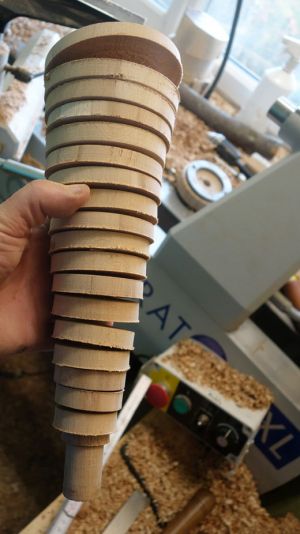

Fertig abgestochene Scheiben

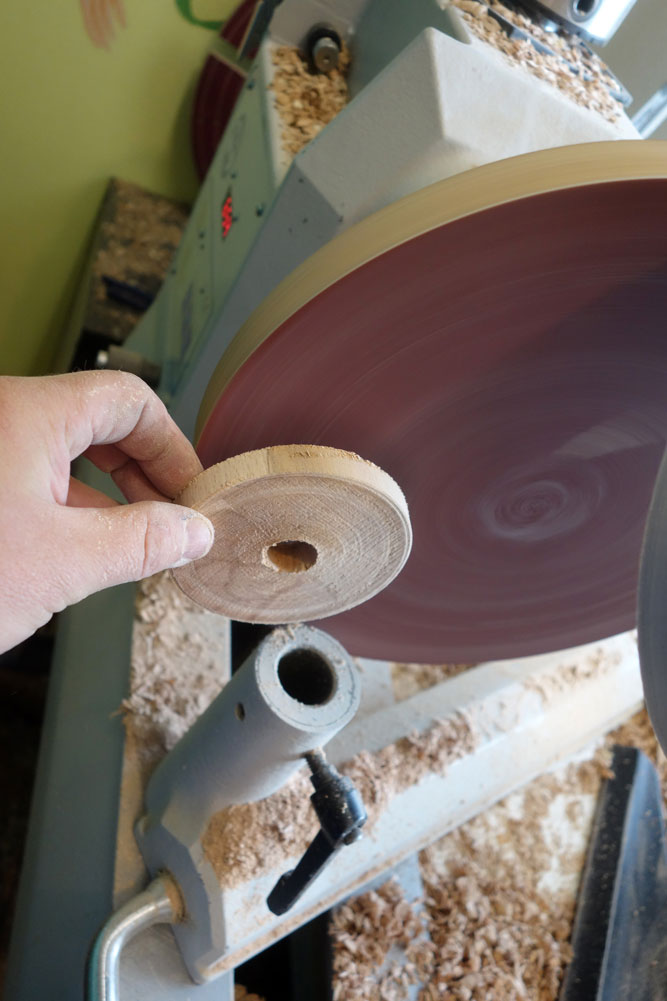

An der Schleifscheibe werden die Scheiben geschliffen und entgratet

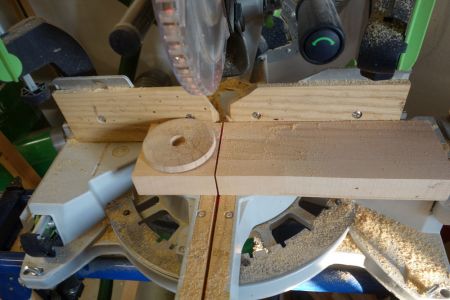

Die Bodenplatte soll ein bisschen größer als die größte Scheibe werden.

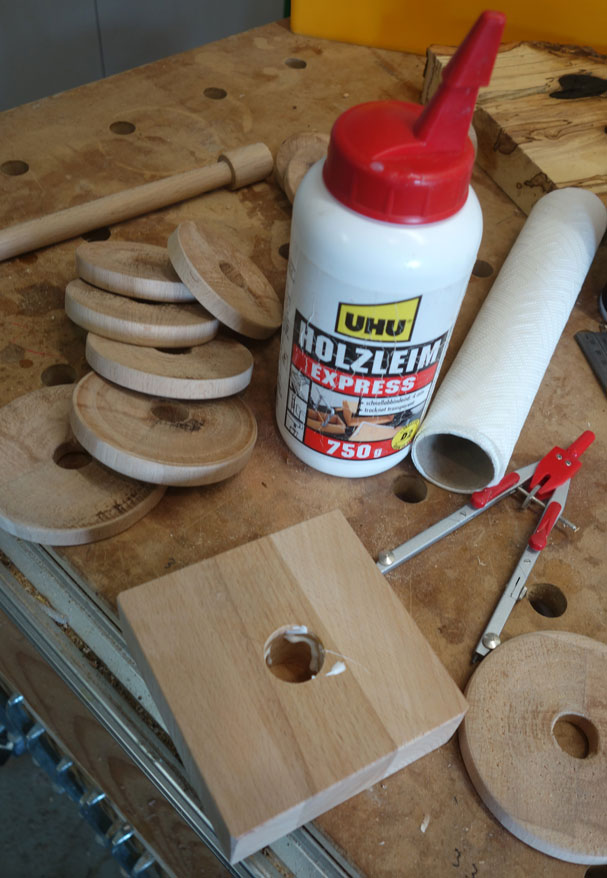

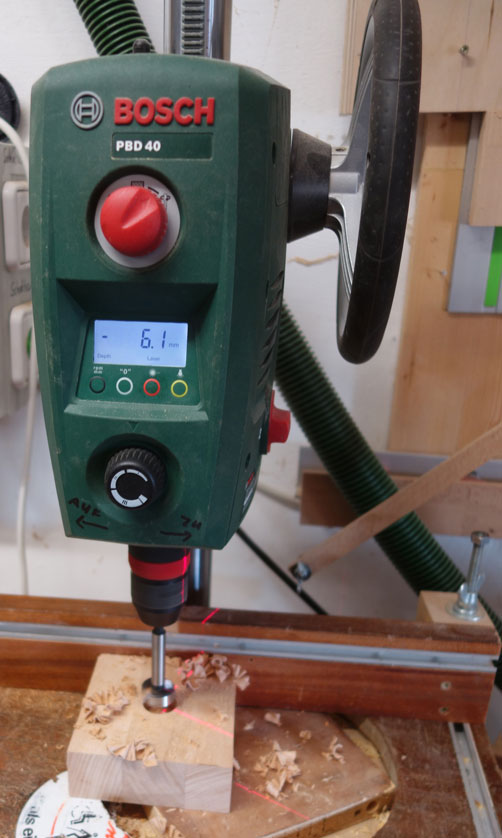

Ein 25mm Loch in der Bodenplatte nimmt den Sockel vom Zentrierstab später auf.

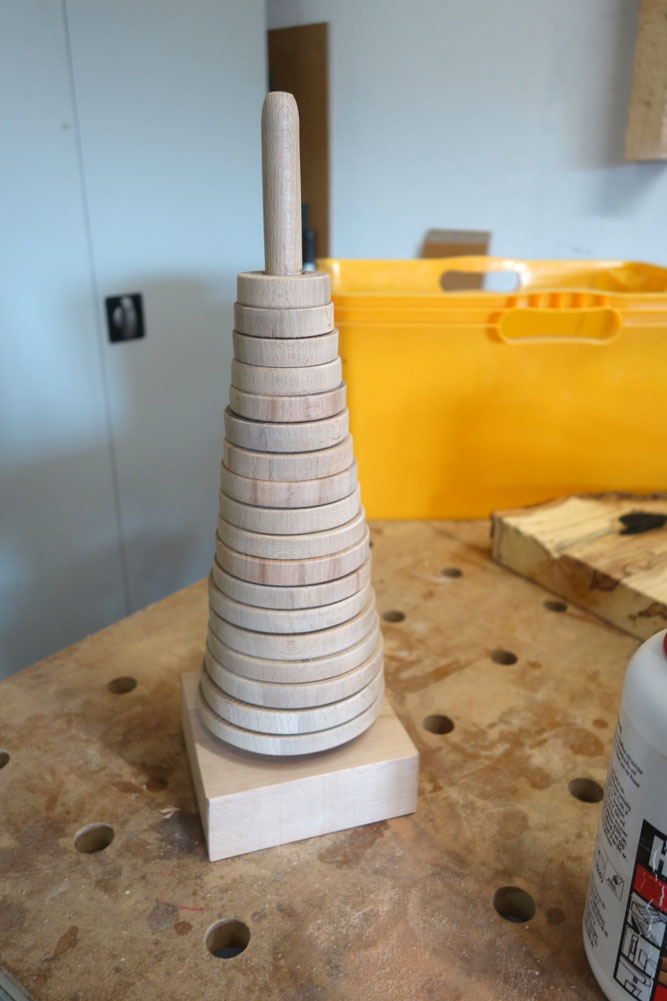

Nun wird die Bodenplatte mit dem Zentrierstab verleimt.
